Surfaces et zones
Mesurer le plancher selon les règles d’un mode de calcul des surfaces, et regrouper des pièces en zones : un logement, un compartiment, une zone de chauffage.
Vous allez mesurer la surface intérieure brute du logement, regarder les modes de calcul et faire de ses pièces un seul logement.
Une surface se mesure selon un mode : surface intérieure brute, surface intérieure nette ou normes internationales de mesurage immobilier (IPMS). Une zone est écrite dans l’IFC comme une IfcZone de ses pièces.
01Une surface par règle
Les pièces du logement placées, choisissez Par règle dans le jeu d’outils Pièces et surfaces, sous Générer automatiquement. Calq mesure le niveau selon sa règle, ici la surface intérieure brute jusqu’à la face intérieure des murs extérieurs, et la pose comme une surface : GIA 92,66 m2.
Par règle garde la surface vivante : modifiez les murs, elle est mesurée de nouveau.
02Une surface à la main

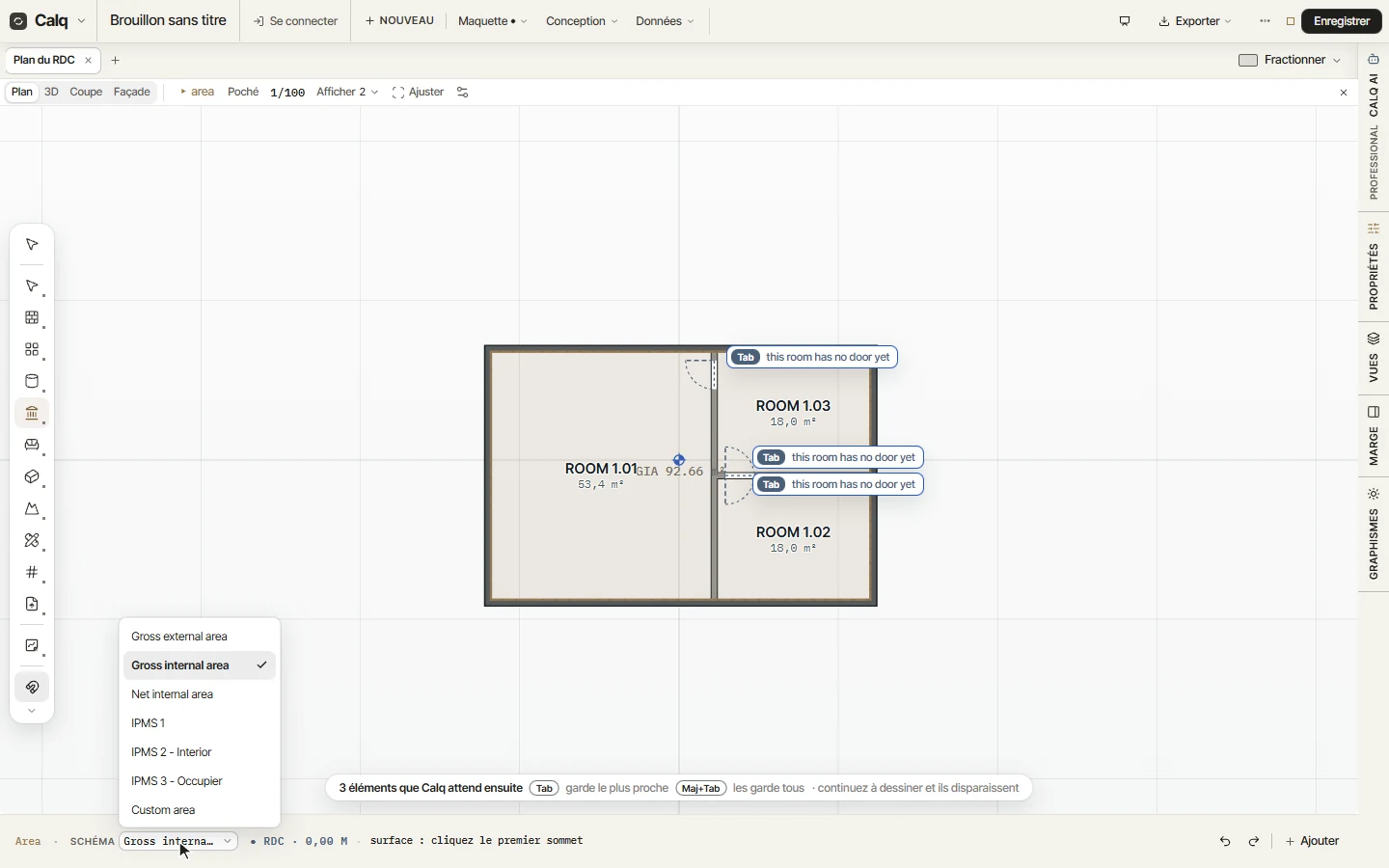

Surface en dessine une sommet par sommet. Son Schéma, sur la ligne de commande, dit ce qu’elle mesure : ouvrez-le pour choisir le mode de calcul, puis cliquez autour de la surface et fermez-la.
03Des pièces en zone

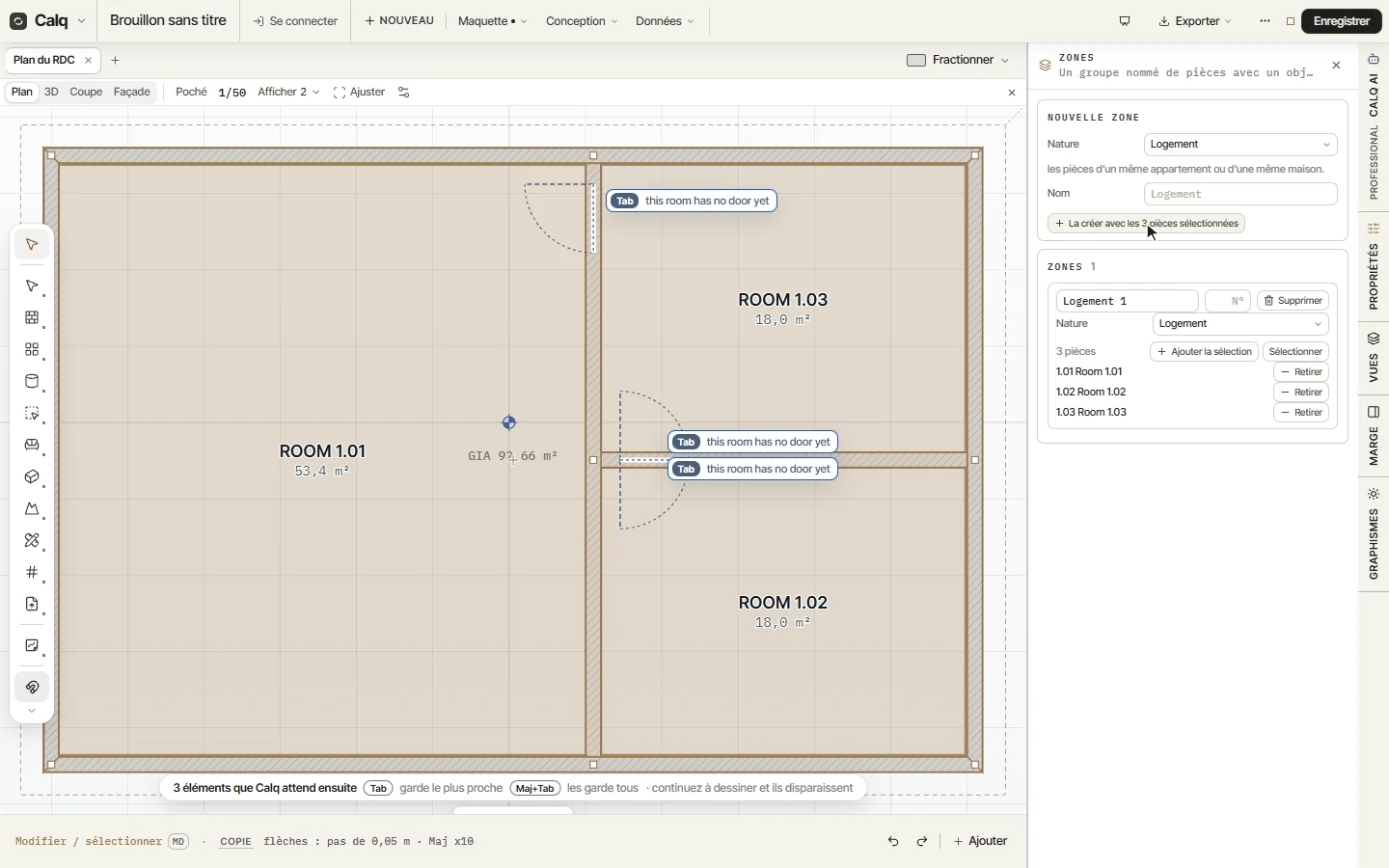

Tracez un cadre autour du logement pour sélectionner ses pièces, puis choisissez Zones. Dans le panneau Zones, réglez la Nature (ici Logement, les pièces d’un même appartement ou d’une même maison), donnez-lui un nom et cliquez sur La créer avec les 3 pièces sélectionnées : elles deviennent une zone.
Une zone est tout groupe de pièces qui a un but : une zone de chauffage ou de ventilation, un compartiment au feu, une zone de sûreté, un service ou un locataire. Une pièce peut appartenir à plusieurs zones.
04Les zones de la maquette
Sous Zones, le panneau liste chaque zone avec sa nature et ses pièces : renommez-la, numérotez-la, ajoutez la sélection, retirez une pièce ou sélectionnez-les toutes sur le plan. Scinder, dans le jeu d’outils, change les bords d’une zone en séparateurs de pièces.
