Le programme sur le plan

01Poser des pièces depuis le plateau

Le plateau, dans le panneau Programme, contient toutes les pièces que le programme demande, en cartes groupées par département, chacune avec sa quantité. Cliquez sur une carte : sa pièce vient en main à sa surface. Cliquez sur le plan pour la poser : elle arrive avec ses murs et sa porte, née rattachée à sa ligne, et la pièce suivante de la même ligne vient en main.

Près d’un mur, une pièce s’y adosse, et entre deux murs elle s’étire en gardant sa surface. Ici trois locaux commerciaux sont posés côte à côte, chacun contre le précédent. Échap repose la main.

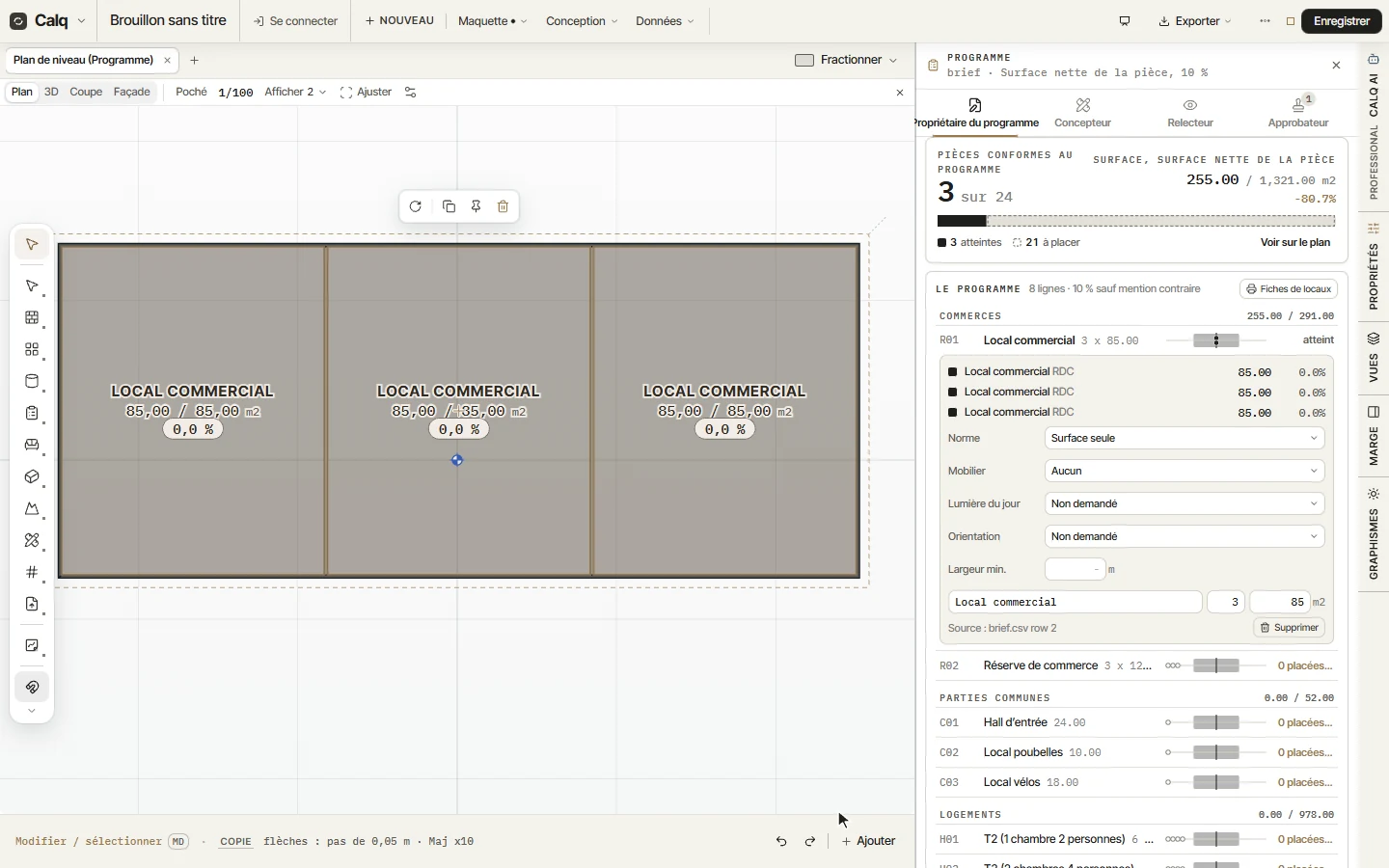

02Lire le contrôle

Pièces conformes au programme compte maintenant 3 : les trois locaux commerciaux sont dessinés et chacun est conforme à sa ligne. Ouvrez la ligne : chacune de ses pièces est listée avec son niveau, sa surface mesurée et son écart à la ligne, ici 85,00 m² et 0,0 %. Sur le plan, chaque pièce porte la même lecture : sa surface par rapport à sa ligne, et l’écart.

03Le contrôle suit la conception

Sélectionnez la cloison entre les deux premiers commerces et décalez-la de 1,5 m vers l’ouest avec Maj et la flèche gauche (chaque appui la déplace de 0,5 m ; la flèche seule, de 0,05 m). Les pièces suivent leurs murs et sont aussitôt remesurées : le premier commerce passe en deçà de sa ligne et le second au-delà.

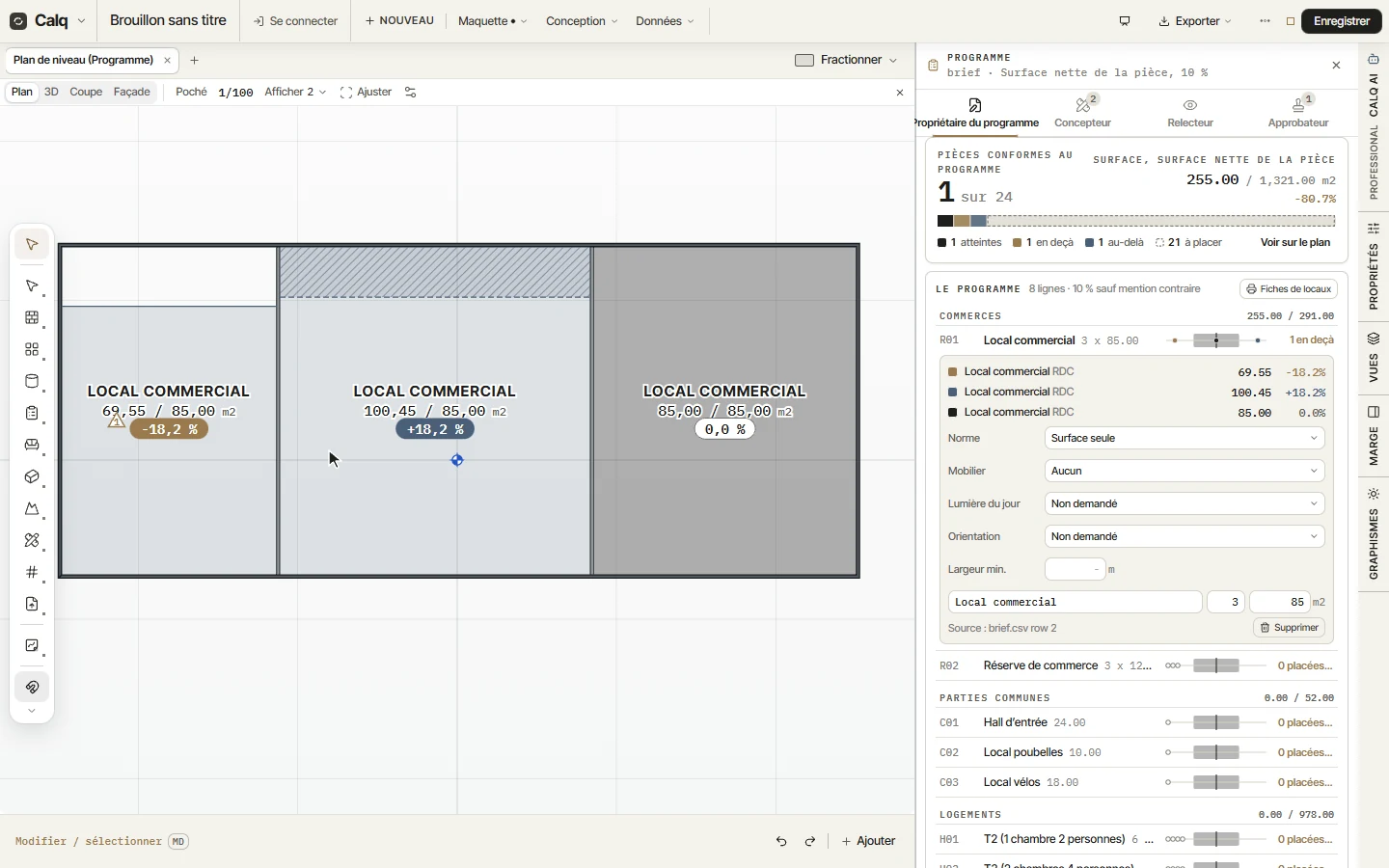

04Ce que dit le panneau

Le panneau suit aussi : la ligne Local commercial a maintenant une pièce en deçà et une pièce au-delà, et le score en tête indique une pièce conforme, une en deçà et une au-delà. Remettez la cloison en place, ou demandez au propriétaire du programme d’accepter une pièce en l’état, et la ligne redevient conforme.

Une pièce dessinée autrement (avec des murs et l’outil Pièce, ou par Calq AI) se rattache à la main : prenez le rôle Concepteur, sélectionnez la pièce sur le plan, ouvrez sa ligne et appuyez sur Rattacher la pièce sélectionnée. Les pièces nommées comme une ligne sont proposées sous Pièces à rattacher, pour les rattacher toutes d’un coup.
