CalqApprendre Calq : un bâtiment de A à Z / Partie 10 Vérifications et données
La vérification réglementaire
Vérifier la maquette au regard du règlement de construction d’un pays, lire ce qui régit le bâtiment sur toute sa vie, et dessiner le résultat sur les dessins.
Sur la maison d’exemple, vous verrez les règlements que tient Calq, lirez les documents de l’Angleterre à la phase du permis, ouvrirez les règles au regard desquelles la maison est vérifiée, puis la vérifierez selon un autre règlement et dessinerez le résultat sur le plan.
La vérification est une vérification d’esquisse de ce que contient la maquette aujourd’hui, pas une attestation de conformité : le tiroir le dit en bas. Chaque valeur d’un règlement vient d’un article qui a été lu, avec le document où il se trouve.
01Vérifier selon un règlement
Ouvrez Vérification réglementaire dans le menu Données, puis son onglet Règlement. Vérifier selon liste les pays que tient Calq, par région : le Golfe, le Moyen-Orient et l’Afrique du Nord, l’Europe, les Amériques, l’Asie et le Pacifique, chacun avec les documents qu’il lit. Aucun règlement : usages courants seulement vérifie sans règlement.
Le règlement est fixé sur la maquette : Calq AI et le dossier de permis parlent donc du même règlement. La maison d’exemple est vérifiée selon le Royaume-Uni (Angleterre) : les Building Regulations 2010 et les Approved Documents.
02Sur toute la vie du bâtiment

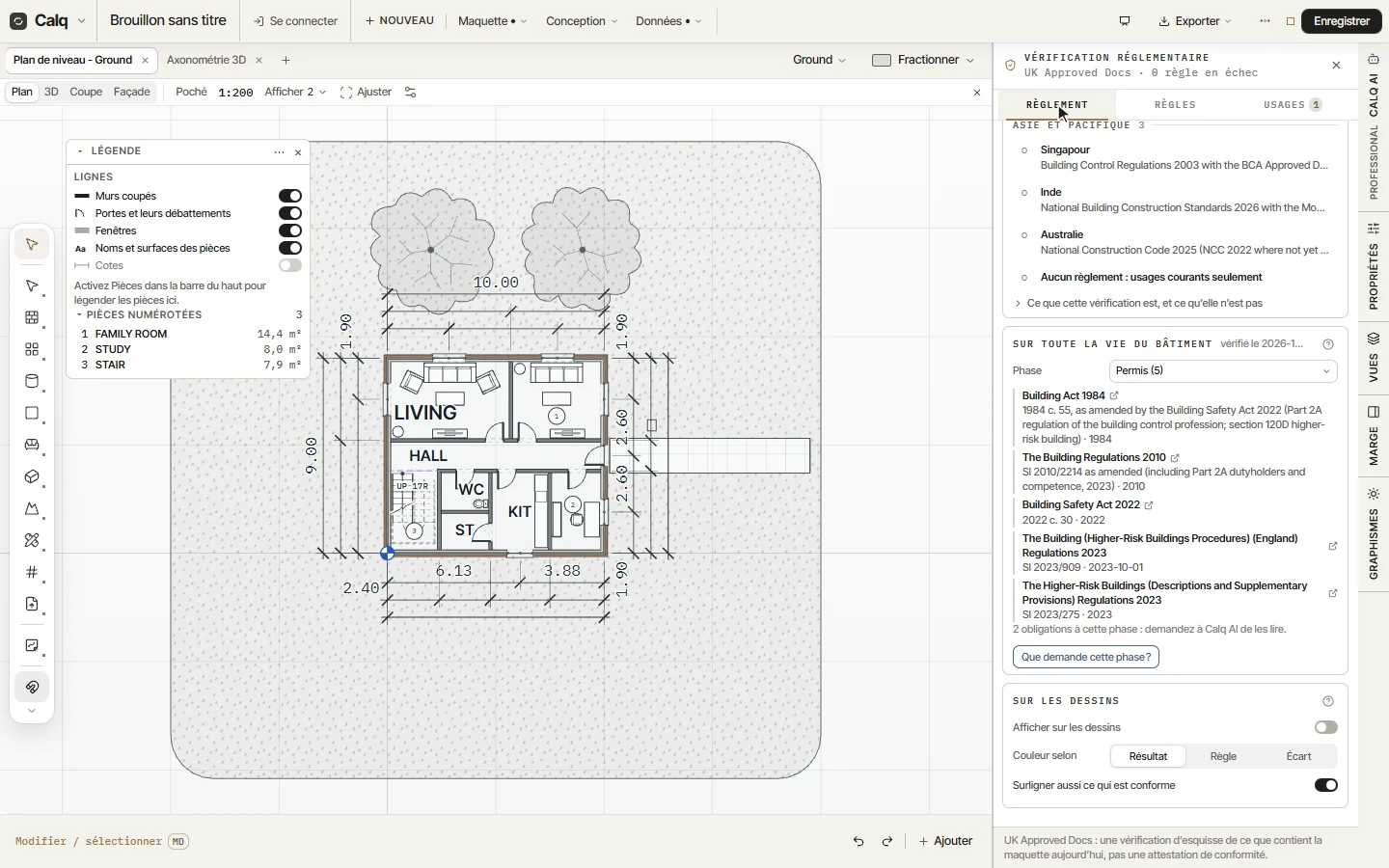

Sous la liste, Sur toute la vie du bâtiment dit ce qui régit le bâtiment dans ce pays, de l’urbanisme à la démolition. Choisissez une phase : chaque document qu’elle demande est listé avec son édition et sa date d’entrée en vigueur, et un lien vers l’endroit où il a été lu. Pour l’Angleterre, à la phase Permis, cinq documents, du Building Act 1984 et des Building Regulations 2010 au Building Safety Act 2022 et à ses règlements pour les bâtiments à haut risque.
Le bouton au pied de la carte demande à Calq AI de lire les obligations de la phase : ce qui est déposé, contrôlé ou attesté, et par qui.
03Les règles
L’onglet Règles compte les éléments en échec et conformes, ici 0 en échec et 35 conformes, et regroupe les règles selon la partie du règlement d’où elles viennent : dimensions des pièces, hauteur sous plafond, portes, circulations et sorties, fenêtres et évacuation, escaliers et garde-corps.
Ouvrez un groupe : chaque règle dit ce qu’elle exige, combien d’éléments ont été vérifiés et l’article dont elle vient. Une chambre simple demande au moins 7,5 m² de plancher (Nationally Described Space Standard, paragraphe 10c) : 4 vérifiées, conformes. Une règle que la maquette ne permet pas encore de mesurer le dit.
L’onglet Usages liste les constats qui ne s’appuient sur aucun article d’un règlement : ici, l’escalier a perdu son type. Corriger avec Calq AI les confie à Calq AI.
04Un autre règlement, sur les dessins
De retour sur l’onglet Règlement, choisissez l’Arabie saoudite : la même maison est aussitôt vérifiée selon le Saudi Building Code SBC 2024, dont les règles ajoutent l’éclairage et l’aération. Activez ensuite Afficher sur les dessins : les plans, les élévations et coupes et la 3D montrent le résultat, et une légende sur le plan le résume : ici rien n’est en échec et 16 éléments sont conformes.
Couleur selon choisit comment : selon le résultat (un échec en bleu avec un nuage de révision et un triangle qui compte les règles non respectées), selon la règle (chaque échec dans la couleur de sa partie du règlement) ou selon l’écart (à quelle distance il est de la règle). Ce qui est conforme est surligné.
Selon le règlement saoudien, 28 éléments sont conformes, et ses règles citent leurs propres articles : une pièce habitable demande au moins 6,5 m² de plancher (SBC 1101-2024, section 304.1). Une valeur lue dans une source secondaire le dit, et demande de la confirmer dans le règlement.
