Métrés et nomenclatures
Lire chaque élément de la maquette en nomenclatures et en métré, sélectionner des éléments depuis leurs lignes et tout sortir en CSV.
Sur la maison d’exemple, vous lirez la nomenclature des portes, sélectionnerez une porte depuis sa ligne, lirez le métré et les surfaces selon l’IPMS, et verrez où sont les types et l’export.
Les surfaces sont mesurées selon la norme de surfaces fixée dans Normes (ici IPMS : All Buildings), et chaque élément porte son code Uniclass 2015. Tout ce que montre le tiroir est lu dans la maquette telle qu’elle est : dessinez un mur et sa ligne est là.
01Les nomenclatures
Ouvrez Nomenclatures et métrés dans le menu Données. Son onglet Éléments tient une nomenclature par catégorie d’élément de la maquette, avec son nombre : murs, planchers, toitures, escaliers, espaces, portes, fenêtres, trémies, mobilier et paysage.
Choisissez les portes : chaque porte est une ligne avec son repère, son type, sa largeur et sa hauteur et son code Uniclass. Cliquez sur une ligne : la porte est sélectionnée dans chaque vue. Maj ajoute des lignes à la sélection ; la liste de regroupement range les lignes en groupes, et CSV sort la nomenclature.
02Le métré
L’onglet Quantités s’ouvre sur le Métré : une ligne par catégorie, avec son nombre et sa quantité. Les murs sont mesurés en mètres de longueur, les planchers, les toitures et les espaces en mètres carrés.
Une ligne représente tous les éléments de sa catégorie : cliquez sur les fenêtres et les 11 fenêtres de la maison sont sélectionnées d’un coup dans chaque vue.

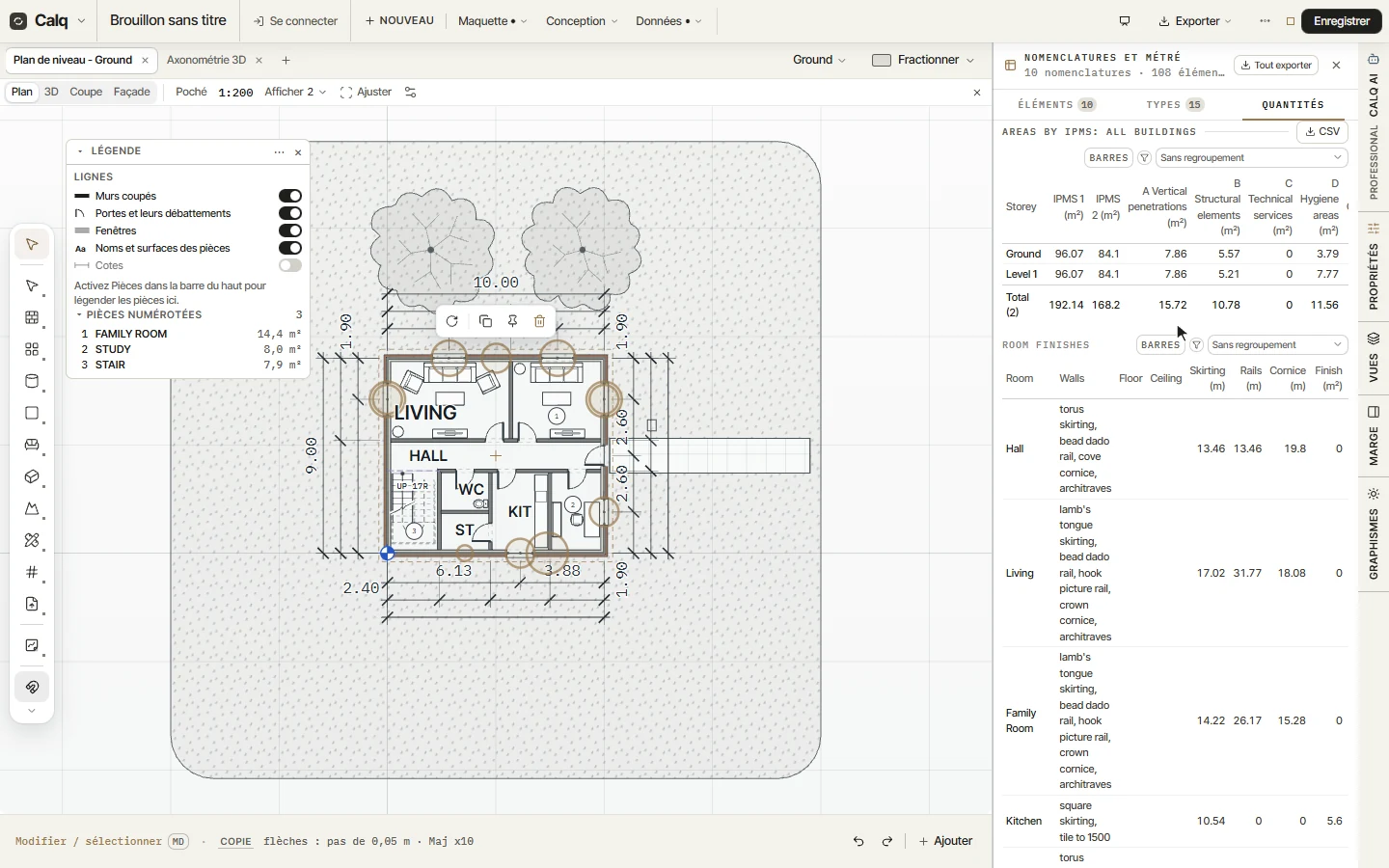

03Les surfaces selon l’IPMS
Sous le métré, les surfaces selon l’IPMS donnent pour chaque niveau les surfaces IPMS 1 et IPMS 2 et les composantes qui en sont déduites (trémies verticales, éléments structurels, locaux techniques, sanitaires), avec le total du bâtiment. Les finitions des pièces suivent : les murs, le sol et le plafond de chaque pièce et les longueurs de ses plinthes, cimaises et corniches.
04Les types et l’export
L’onglet Types fait la nomenclature des types de la maquette, chacun avec sa catégorie, le nombre d’éléments qui le portent, son épaisseur, son coefficient U, sa résistance au feu et ses couches ; les lignes des fenêtres encore sélectionnées sont surlignées. Tout exporter, en tête du tiroir, sort le métré et toutes les nomenclatures en un seul CSV, à ouvrir dans un tableur.
