Escaliers et rampes
Dessinez un escalier qui monte d’un niveau avec ses garde-corps, et une rampe à côté.
Vous allez dessiner un escalier et une rampe, lire les propriétés de l’escalier et voir les deux en 3D.
01Un escalier
Ouvrez la palette Planchers et choisissez Escalier. La ligne du curseur règle sa largeur W, sa façon de tourner, l’angle du tournant et son type ; il monte d’un niveau au suivant (3,00 m d’étage à étage ici). Cliquez son départ, puis le sens de la montée : l’escalier est posé avec ses marches, ses contremarches et un garde-corps de chaque côté.
02Une rampe
Choisissez Rampe et cliquez son départ et le sens de la montée : elle monte à sa pente (1:12 ici) sur la longueur dessinée, jamais au-delà du niveau au-dessus, ses mains courantes des deux côtés. Garde-corps, dans le même groupe, dessine un garde-corps le long de tout tracé cliqué : un balcon, un palier, le bord d’une dalle.
03Ce que porte un escalier

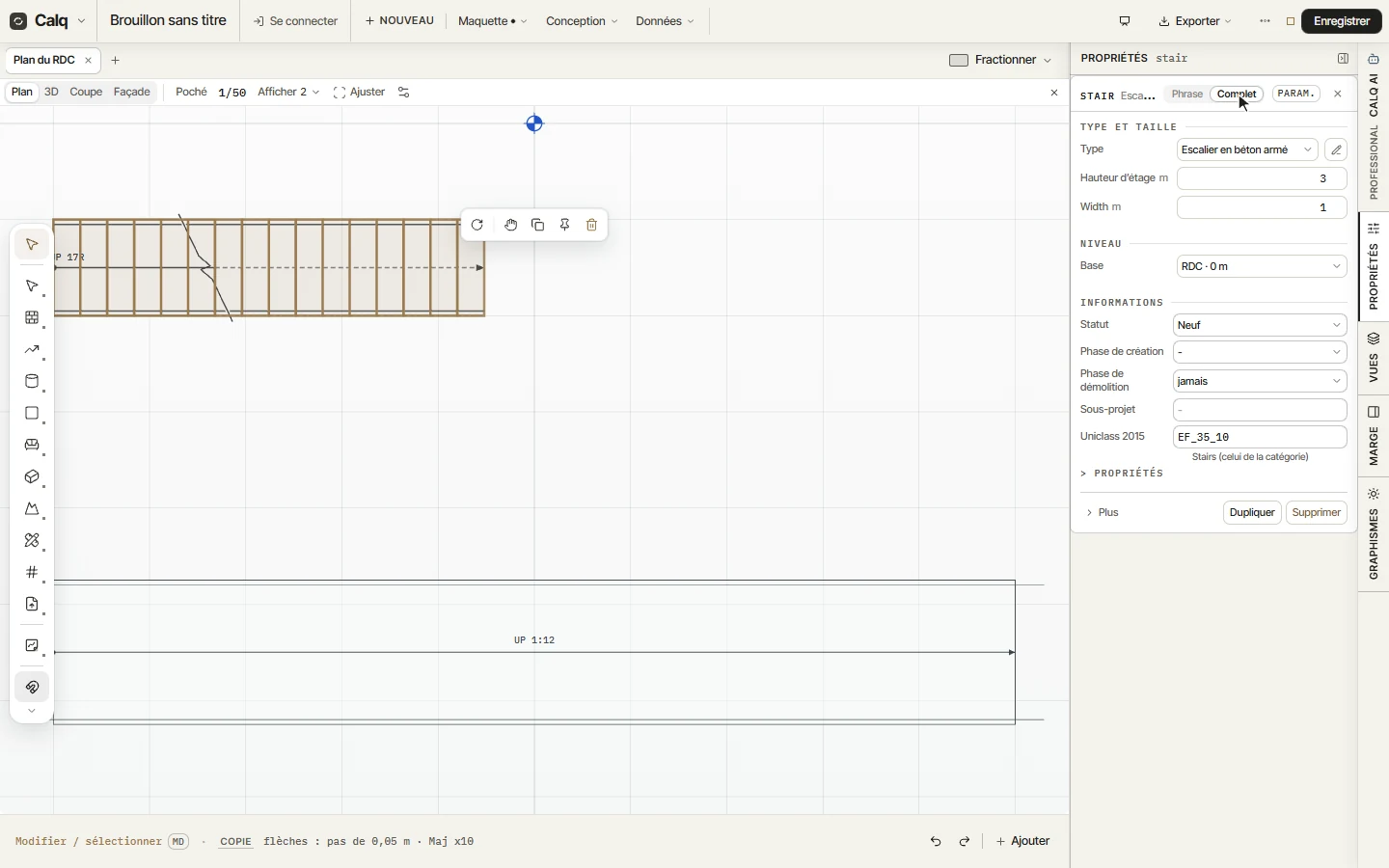

Sélectionnez l’escalier et ouvrez Propriétés, Complet : son type, sa hauteur d’étage à étage, sa largeur et son niveau de base s’y changent, avec son statut, ses phases et son code Uniclass 2015.
04En 3D
En 3D l’escalier monte entre ses garde-corps, chaque marche dessinée, et la rampe s’élève à côté entre ses mains courantes.
