La structure
Posez une ossature lue à partir des murs : une trame, et un poteau à chaque intersection.
Vous allez poser la structure du commerce à partir de ses murs en une seule étape et la regarder en 3D et en plan.
01Une ossature à partir des murs
Ouvrez la palette Structure et choisissez Ossature, sous Générer automatiquement. La ligne du curseur règle la plus grande portée, le système (une ossature ou des murs porteurs), la section des poteaux, si les poutres viennent aussi et si les cloisons s’accrochent aux axes. Appuyez sur Entrée : une trame est lue à partir des murs et un poteau se dresse à chaque intersection ; là où un plancher se tient au-dessus, des poutres courent dessous.
Poteau et Poutre les posent un par un, et Sur trame place un poteau sur chaque intersection libre d’une trame que vous avez tracée vous-même (Partie 1, la trame structurelle).
02En 3D
En 3D les poteaux se dressent sur leur trame dans les murs, du sol au haut du niveau.
03En plan

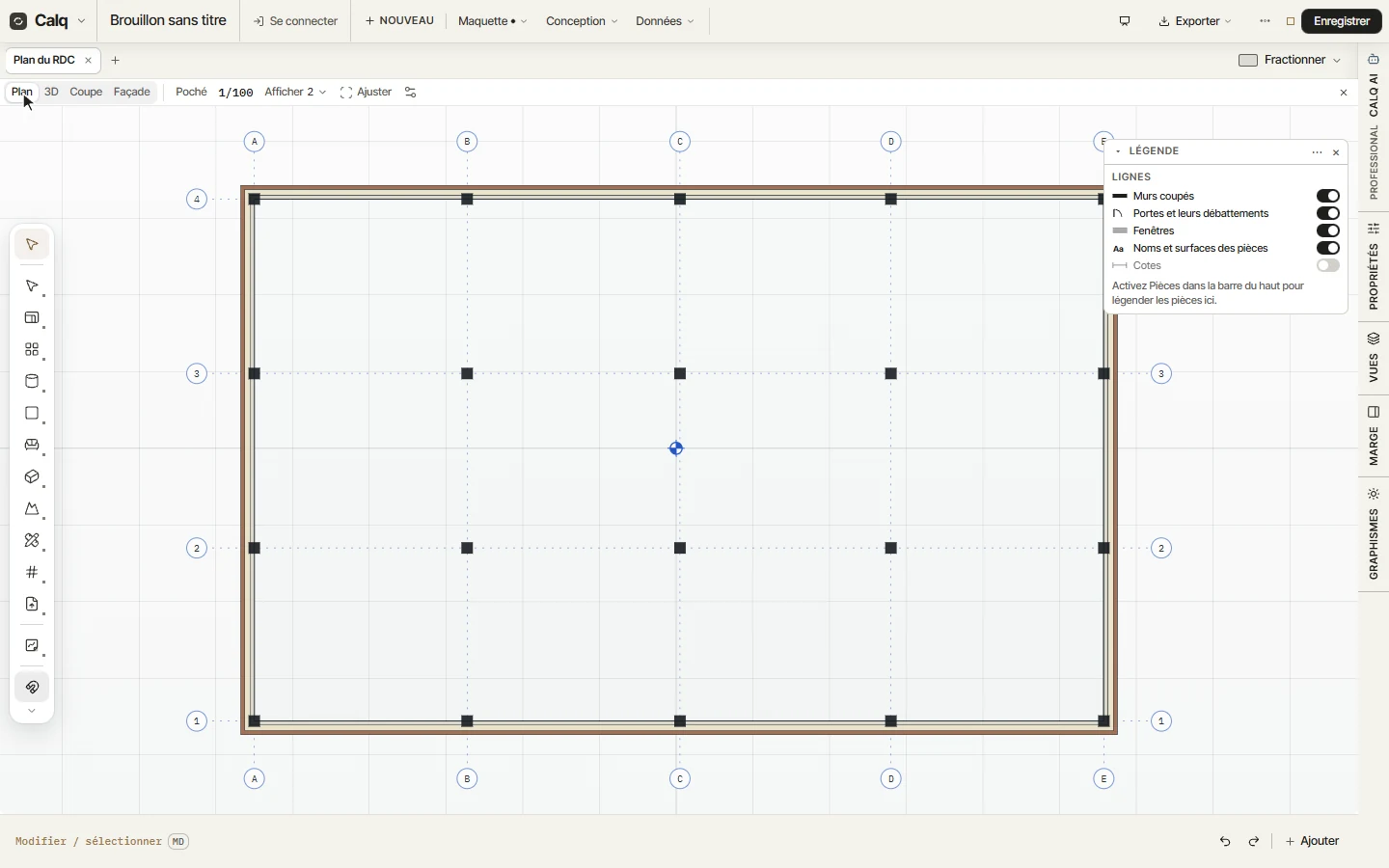

Le plan dessine la trame avec ses repères (A à E, 1 à 4) et les poteaux coupés dessus. Chaque poteau se sélectionne et se modifie comme tout élément, et part en IFC comme un IfcColumn, une poutre comme un IfcBeam.
