Importer le programme
Lire le tableau des surfaces du maître d’ouvrage depuis Excel ou un CSV dans le panneau Programme, vérifier ce qui a été lu et l’accepter.
Vous allez importer le programme du projet suivi, huit lignes de commerces, de parties communes et de logements, et régler la façon dont la maquette sera mesurée par rapport à lui.
Chaque pièce est mesurée selon la règle que le programme indique : la surface nette de la pièce (à l’intérieur des faces finies de ce qui la borde), IPMS 3 (les normes internationales de mesurage immobilier, jusqu’à la face intérieure dominante) ou la NIA selon la RICS.
Les fichiers de cette leçon : brief.csv
01Ouvrir le tableau
Ouvrez le jeu d’outils Pièces et surfaces et choisissez Programme : le panneau Programme s’ouvre. Gardez le rôle Propriétaire du programme (les quatre rôles font l’objet de la dernière leçon de cette partie), appuyez sur Ouvrir un fichier Excel ou CSV et choisissez le tableau. Le fichier de cette leçon est proposé plus haut, pour la suivre pas à pas.
Un tableau compte une ligne par type de pièce : son code, son département, sa désignation, la quantité et la surface unitaire, et, quand il le précise, le niveau, la zone d’accès, ce qui doit se trouver à proximité, une tolérance et une remarque. Les titres, les intertitres et les sous-totaux sont lus pour ce qu’ils sont.
02Vérifier ce qui a été lu

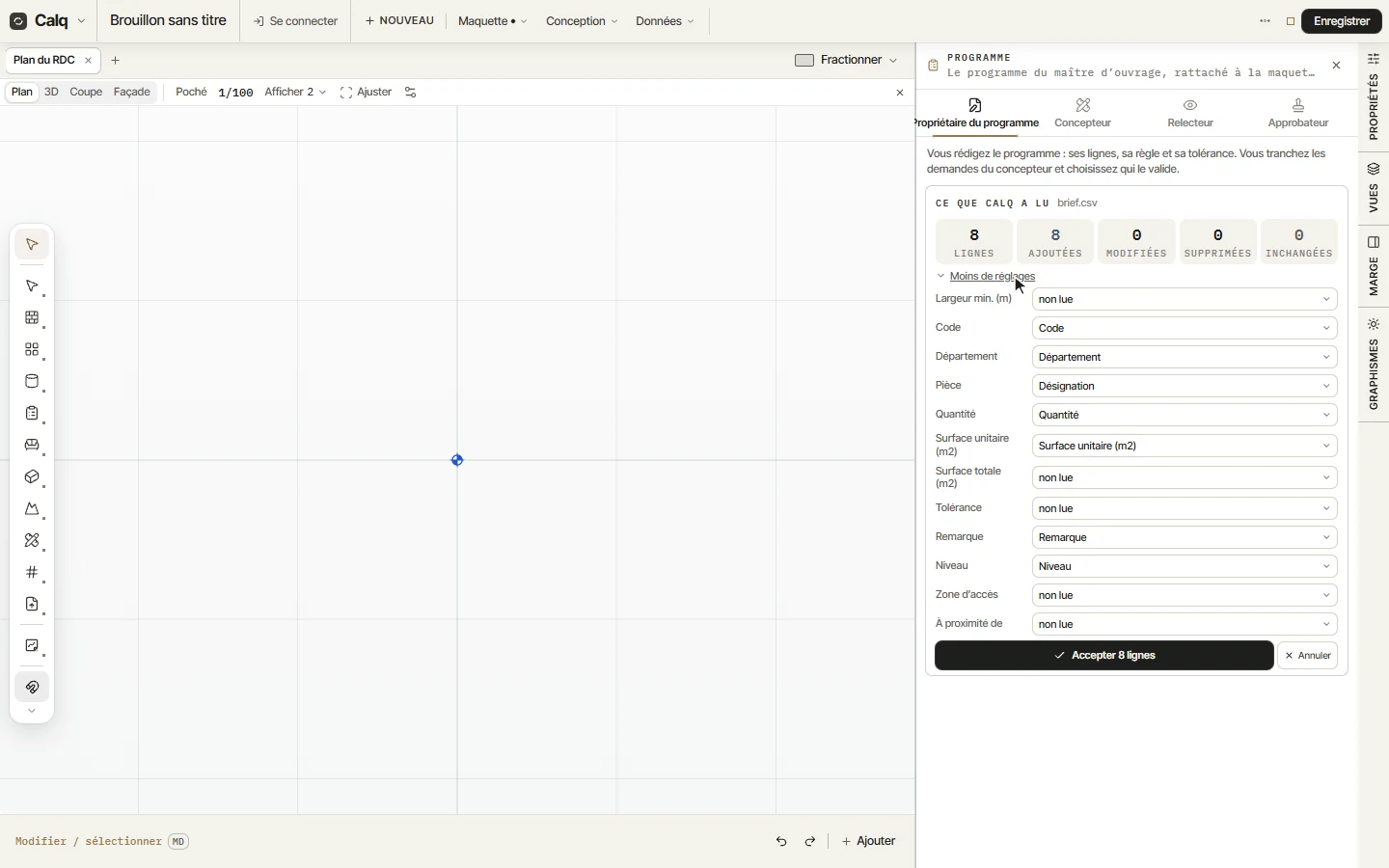

Rien ne change tant que vous n’avez pas accepté. Ce que Calq a lu compte les lignes et, par rapport à un programme déjà présent dans la maquette, celles ajoutées, modifiées, supprimées et inchangées. Correspondance des colonnes montre comment chaque colonne du fichier a été lue : choisissez une autre colonne pour un champ mal lu, ou non lue pour l’écarter.
Les niveaux sont lus comme les tableaux les écrivent : RDC pour le rez-de-chaussée, R+1 à R+3 pour les trois niveaux au-dessus, et en anglais G et L1-L3.
03L’accepter
Appuyez sur Accepter 8 lignes. Le programme est listé par département, chaque ligne avec son code, sa désignation, la quantité et la surface, une barre de ce qui est conçu par rapport à ce qui est demandé, et le nombre de ses pièces placées. Pièces conformes au programme, en tête, compte les pièces de la maquette conformes à leur ligne : sans pièce dessinée, il est à 0.
04Le mode de mesure

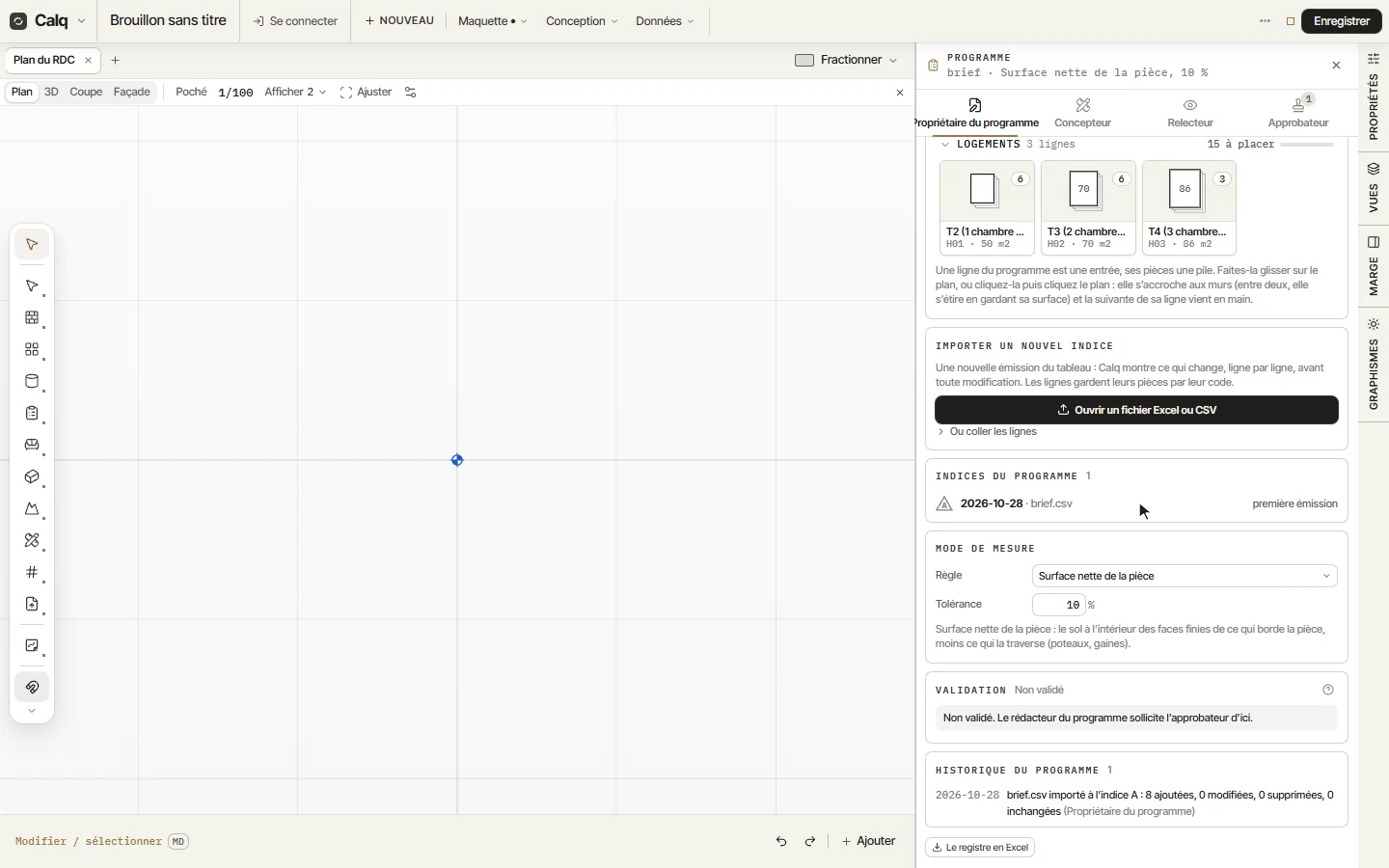

Mode de mesure fixe la règle de mesure de toutes les pièces (surface nette de la pièce, IPMS 3 ou NIA) et la tolérance dont une pièce peut s’écarter de sa ligne, 10 % sauf mention contraire sur une ligne. Chaque import d’un tableau est un indice du programme, listé avec sa date et son fichier, et chaque modification est consignée dans l’historique du programme avec le rôle qui l’a faite.
Le registre en Excel, au pied du panneau, exporte le programme et son contrôle dans un classeur.
