Comment fonctionne le Programme

01Établir, rattacher, suivre

Le programme du maître d’ouvrage, le tableau des surfaces, est un seul enregistrement gardé dans la maquette. Le Programme en fait trois choses, et rien d’autre : il établit le programme, y rattache les pièces de la maquette et suit la conception par rapport à lui, en direct, pendant que vous dessinez.

• Établir : le propriétaire du programme l’importe depuis Excel ou un CSV, ou le saisit ligne par ligne. Une nouvelle émission est un indice, comparé ligne par ligne avant que rien ne change.
• Rattacher : chaque pièce de la maquette répond à une ligne du programme. Une pièce posée depuis le plateau naît rattachée ; une pièce dessinée autrement se rattache en la sélectionnant avec sa ligne.
• Suivre : chaque pièce rattachée est mesurée et sa ligne marquée conforme, en deçà ou au-delà ; les départements et les totaux s’additionnent, et l’approbateur valide le programme.

Le Programme ne compose rien de lui-même : c’est la mesure à laquelle la conception répond. Passer d’un programme à des volumes et à des pièces est le travail des moteurs de la partie 4, et chaque pièce qu’ils posent naît rattachée à sa ligne.

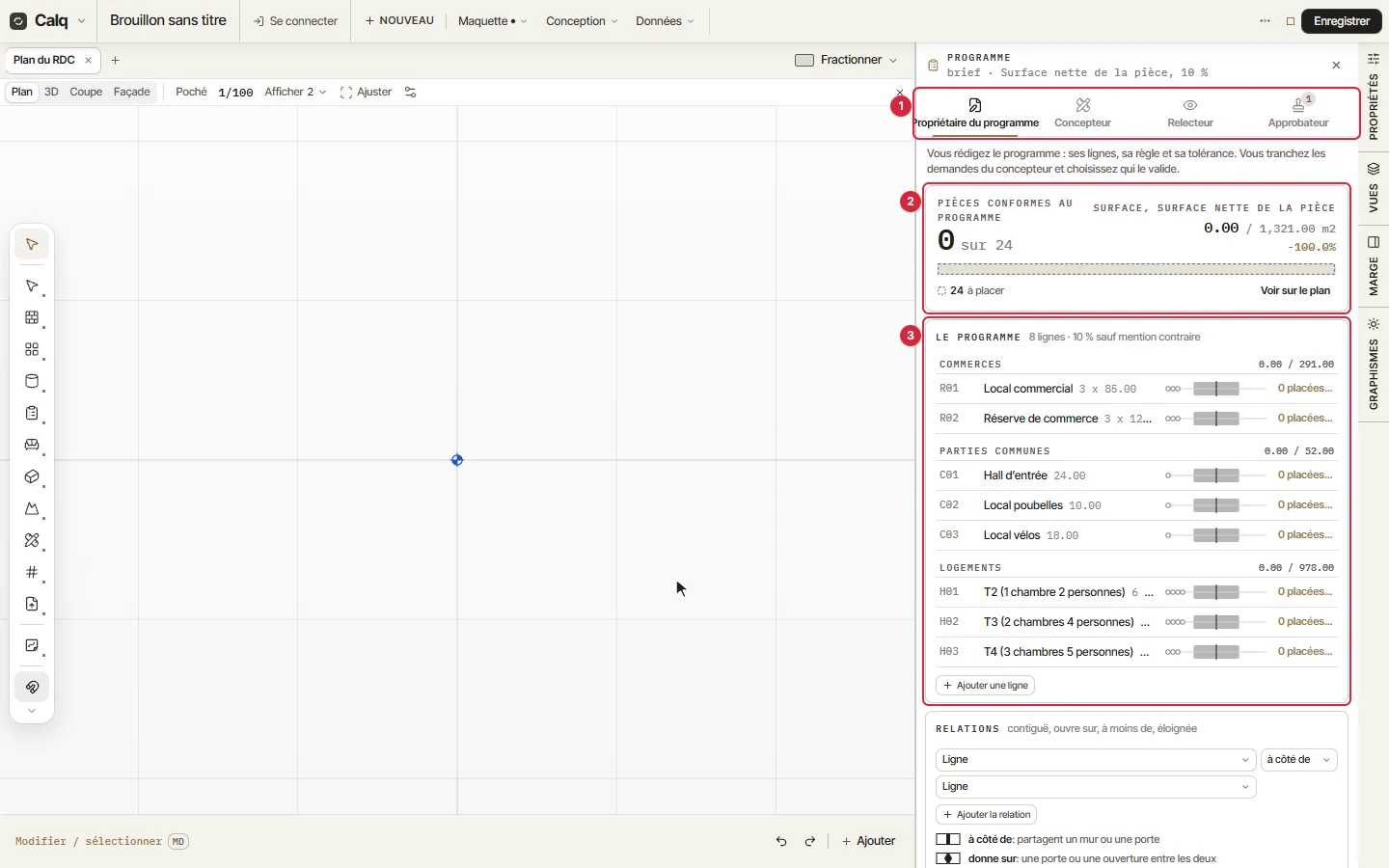

02Le panneau, moitié haute

Le panneau Programme s’ouvre depuis le jeu d’outils Pièces et surfaces. Avec un programme importé, de haut en bas :

1. Les quatre rôles : propriétaire du programme, concepteur, relecteur et approbateur. Ce que chacun peut faire fait l’objet de la dernière leçon de cette partie.
2. Pièces conformes au programme : combien des pièces demandées sont dessinées et conformes à leur ligne, la surface conçue par rapport à la surface demandée, et Voir sur le plan.
3. Le programme : ses lignes par département, chacune avec son code, sa désignation, la quantité et la surface, une barre de ce qui est conçu par rapport à ce qui est demandé, et le nombre de ses pièces placées.

Sous le programme viennent les relations entre ses lignes, le mix des logements, les niveaux que la parcelle permet et Du programme au bâtiment.

03Comment une pièce est mesurée

Une ligne demande un nombre de pièces d’une surface unitaire, avec une tolérance : 10 % sauf mention contraire sur la ligne. Chaque pièce rattachée est mesurée selon la règle du programme, ici la surface nette de la pièce : le sol à l’intérieur des faces finies des murs qui l’entourent, moins ce qui la traverse.

Une pièce dans la tolérance est conforme à sa ligne. Une pièce plus petite est en deçà, une plus grande au-delà, et chacune est signalée comme telle dans le panneau et sur le plan. Le concepteur qui garde une pièce hors de sa ligne demande au propriétaire du programme de l’accepter en l’état, avec un motif, et une pièce acceptée compte comme conforme.

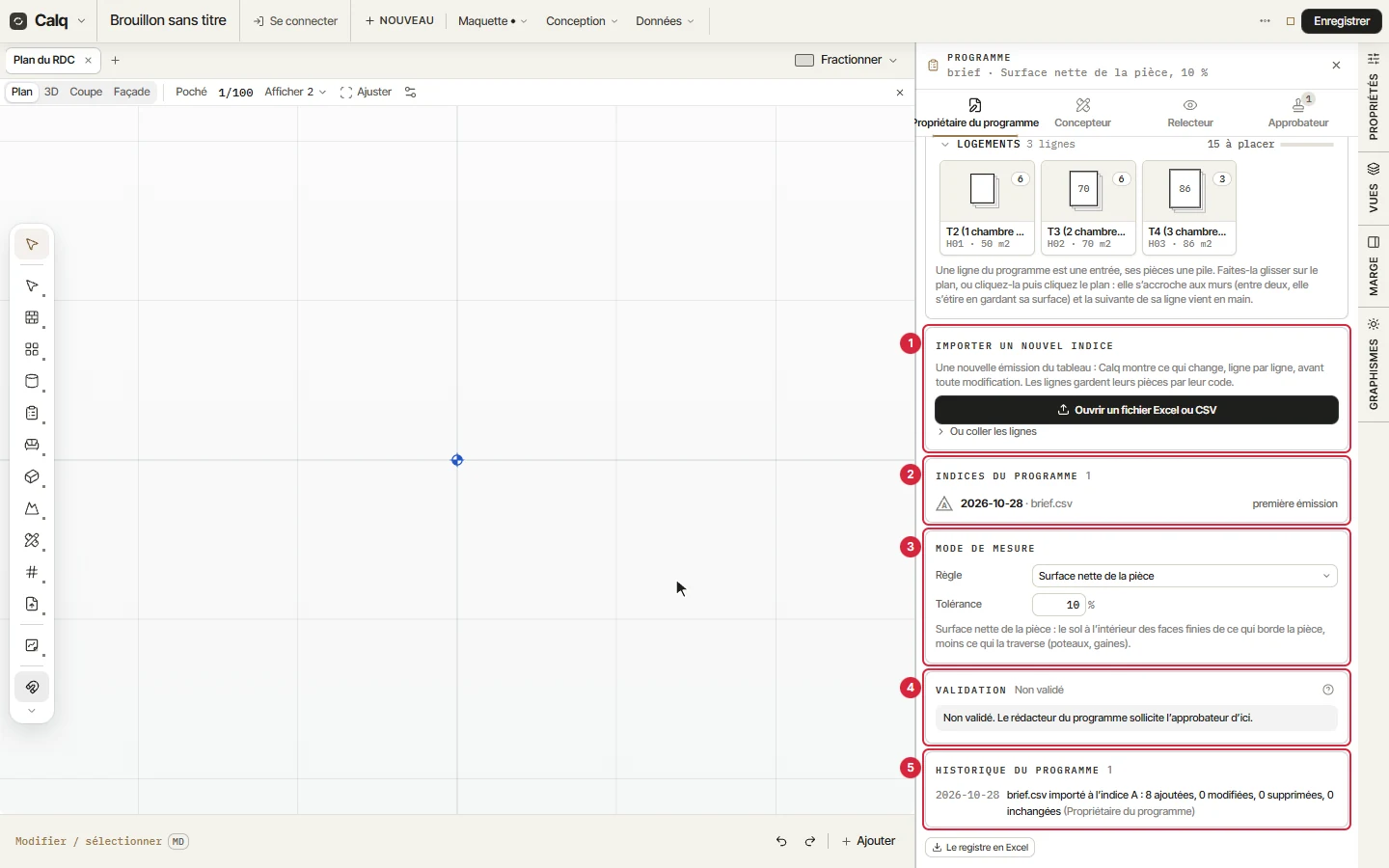

04Le panneau, moitié basse

Sous le programme se trouve le plateau : toutes les pièces que le programme demande, en cartes à poser sur le plan (la quatrième leçon de cette partie). Plus bas :

1. Importer un nouvel indice : une nouvelle émission du tableau, comparée ligne par ligne.
2. Indices du programme : chaque émission, avec sa date, son fichier et ce qu’elle change.
3. Mode de mesure : la règle et la tolérance.
4. Validation : si l’approbateur a validé le programme.
5. L’historique du programme : chaque modification, avec le rôle qui l’a faite.

Tout en bas, Le registre en Excel exporte le programme et son contrôle dans un classeur.
