Le terrain

01Créer le terrain

Ouvrez Topographie dans le jeu d’outils Site, puis son onglet Terrain. Un terrain vient d’un fichier de levé (Excel, CSV, une liste de points, DXF, DWG, LandXML ou GeoJSON), de coordonnées collées, de la carte ou d’une description. Pour le projet suivi, décrivez-le : sous Terrain décrit, gardez une pente régulière dans un sens, réglez Pente vers sur S (le sud, côté rue) et appuyez sur Créer le terrain.

Les courbes de niveau se dessinent aussitôt sur le plan, tous les 0,2 m, une sur cinq plus épaisse et cotée de son altitude. Le niveau 0 de la maquette se trouve à 100 m, sauf si vous en donnez un autre.

02Son rendu

L’onglet Rendu indique comment le terrain est dessiné : en courbes de niveau, ou en teintes par tranches d’altitude, par pente, par orientation, par déblai et remblai, par ce qui est constructible ou par l’endroit où l’eau se rassemble, chacun avec sa légende. L’équidistance des courbes, les courbes maîtresses et leurs cotes s’y règlent aussi.

03Le terrain en 3D

Cliquez sur 3D dans le bandeau de la vue : le terrain est dessiné comme une surface sous la maquette, dans le rendu choisi. Maintenez Maj et faites glisser avec le bouton du milieu pour tourner autour.

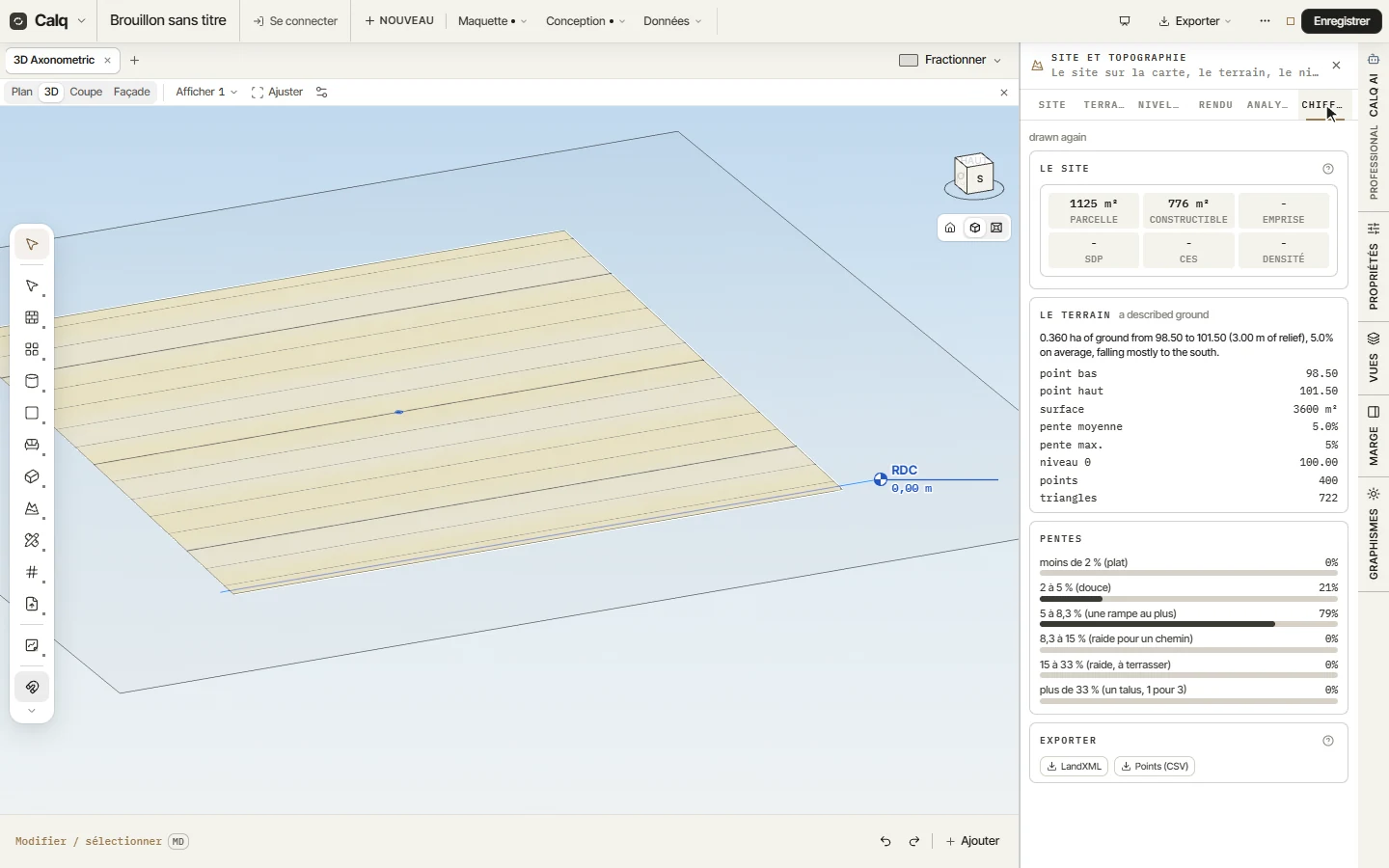

04Le terrain en chiffres

L’onglet Chiffres donne les chiffres du site (la parcelle et la surface constructible, puis l’emprise, la surface de plancher, le coefficient d’emprise et la densité dès qu’un bâtiment s’y pose), puis le terrain en mots et en nombres : ses altitudes la plus basse et la plus haute, son dénivelé, sa pente moyenne et la plus forte, et sa part dans chaque classe de pente, du plat au talus. LandXML et Points CSV l’exportent.

L’onglet Nivellement servira plus tard, une fois le bâtiment dessiné : l’asseoir sur une plateforme, niveler une zone, creuser une noue ou élever un merlon le long d’une ligne, fixer une altitude en un point, chaque modification listée et annulable une à une. L’onglet Analyse trace un profil en long du terrain et ce qui se voit depuis un point.
