Importer des plans DAO et PDF
Placer un dessin DXF, DWG ou PDF dans une vue de dessin à sa vraie échelle, et ouvrir un fichier de maquette en éléments Calq.
Vous allez créer une vue de dessin au 1/100, y importer le plan du rez-de-chaussée en DXF et en PDF, et voir par où entrent les maquettes IFC et DWG.
Les fichiers de cette leçon : plan.dxf plan.pdf
01Une vue de dessin au 1/100
Appuyez sur + à côté des onglets des vues, tapez vue de dessin et choisissez Une nouvelle vue de dessin. Une vue de dessin porte des traits, des remplissages et du texte à une échelle propre, à part de la maquette. Cliquez sur son échelle, 1/10, et choisissez 1/100, l’échelle à laquelle le plan a été dessiné.
02Un DXF ou un DWG
Ouvrez Insérer et choisissez Importer un DXF, DWG, PDF ou une image, puis le DXF (proposé plus haut). Calq le lit dans votre navigateur et dit ce qu’il a trouvé : dessiné en millimètres, 19 objets importés, ses traits et ses textes, laissés sélectionnés. Un DWG se lit de la même façon, converti d’abord en DXF dans votre navigateur.
03Un PDF
Faites de même avec le PDF. Chaque page arrive en image, à sa taille de papier à l’échelle de la vue : au 1/100, un plan imprimé au 1/100 arrive à sa vraie taille, à côté du DXF. Calibrer règle une autre échelle à partir d’une longueur connue, et Décalquer change les droites d’une image en traits.
04Un fichier de maquette

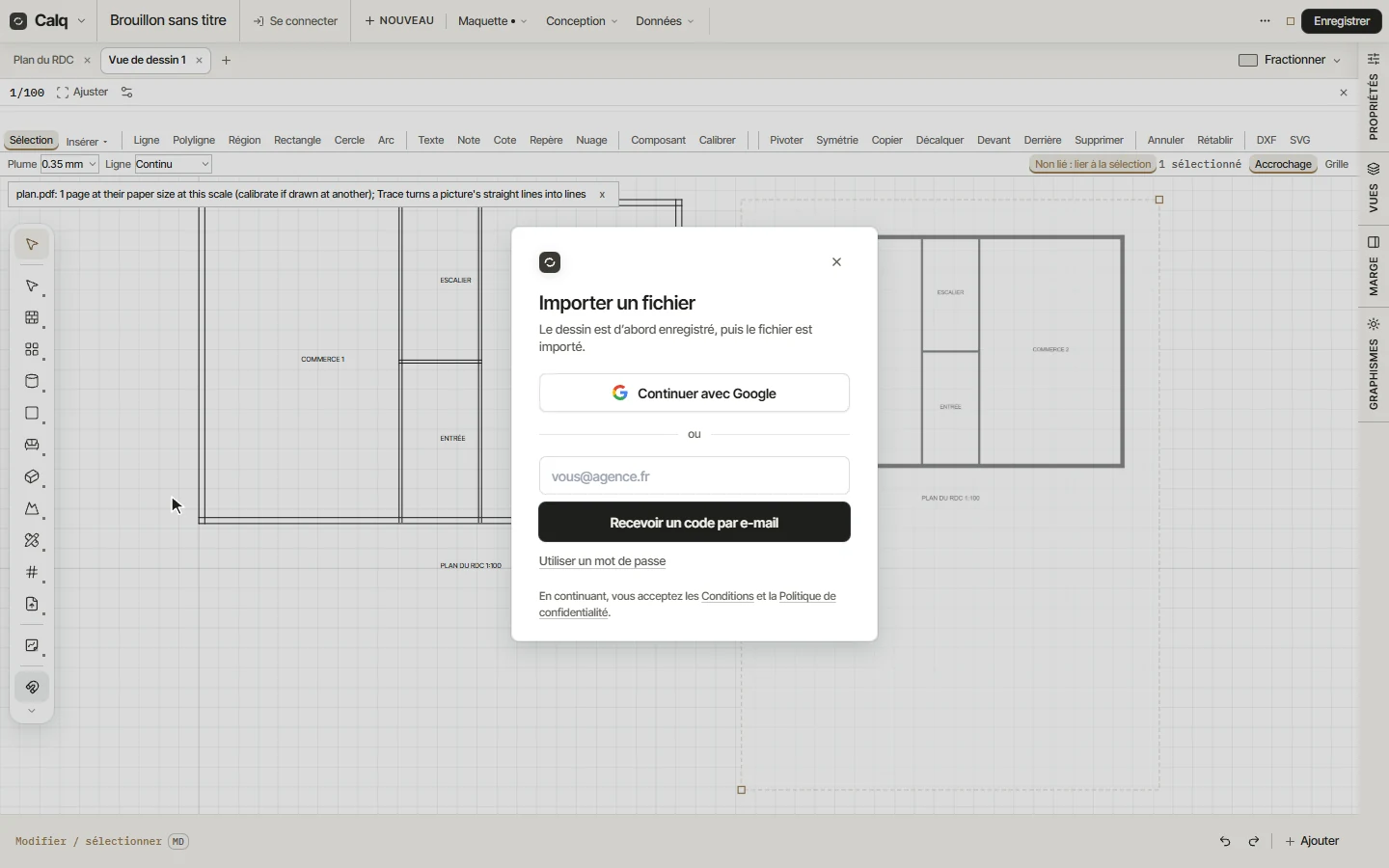

Un IFC, un DWG ou un DXF peut aussi s’ouvrir comme la maquette elle-même : Importer, Importer un IFC. Un IFC venu de Revit, d’ArchiCAD ou de tout autre outil arrive en éléments modifiables, avec ses niveaux, sa trame et ses types ; un plan DWG ou DXF arrive en murs, portes, fenêtres et pièces de Calq sur un niveau. Sur la table ouverte, Calq demande d’abord le compte gratuit, comme ici.
Un dossier de plans en PDF est lu en entier par Calq AI (Professional) : chaque planche, son échelle mesurée sur ses propres cotes, sa trame et ses niveaux, avant toute construction.
