Décalquer un dessin
Poser l’image d’un plan sous la maquette, régler sa vraie échelle sur une longueur connue, et dessiner les murs par-dessus.

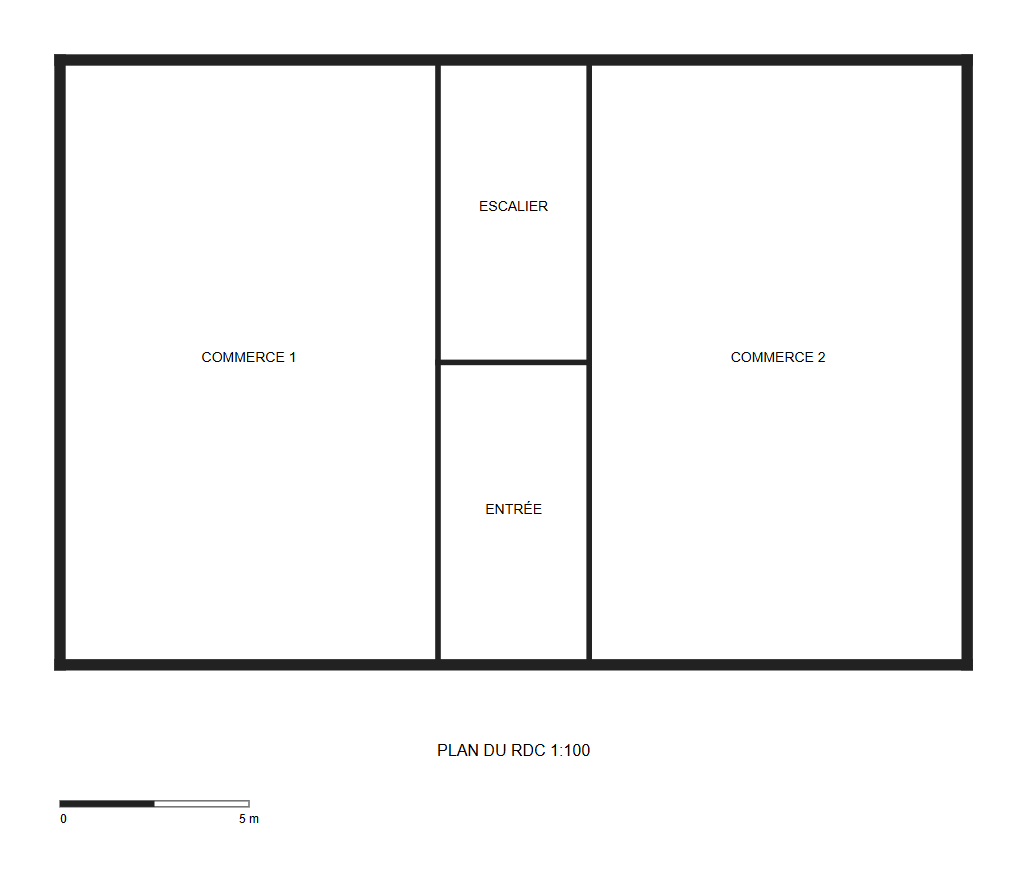

Vous allez importer le plan du rez-de-chaussée du projet suivi sous forme d’image, le mettre à l’échelle par sa façade de 24,30 m et décalquer ses murs extérieurs.
Les fichiers de cette leçon : plan.png
01Poser l’image
Ouvrez le jeu d’outils Importer et choisissez Fond de plan, puis l’image : un PNG ou un JPEG d’un scan, d’une esquisse ou d’un relevé. Le fichier de cette leçon est proposé plus haut. L’image se place sous la maquette, dans chaque plan et dans la 3D, et le panneau Depuis une image s’ouvre à côté, avec Afficher l’image, son Intensité et Régler l’échelle.
L’image est une référence : rien n’entre dans la maquette tant que vous ne dessinez pas.
02Régler son échelle
Appuyez sur Régler l’échelle, cliquez les deux extrémités d’une longueur connue, ici les nus extérieurs du mur de façade, et tapez sa longueur réelle dans Distance réelle : 24.3, puis Entrée. Calq met l’image à l’échelle pour que la ligne mesure 24,30 m, et Ajuster, dans la barre de la vue, la cadre.
Mesurez la plus grande longueur que donne le dessin : une petite erreur sur une ligne courte grandit sur tout le plan.
03Décalquer les murs
Ouvrez le jeu d’outils Murs et baies et choisissez Mur rect. Dans la ligne de commande, réglez l’épaisseur à 0.3, puis cliquez deux coins opposés sur les axes des murs dessinés : quatre murs de 300 mm se dressent sur l’image. Dessinez les cloisons de la même façon avec Mur, en 0.15.
04Voir en 3D

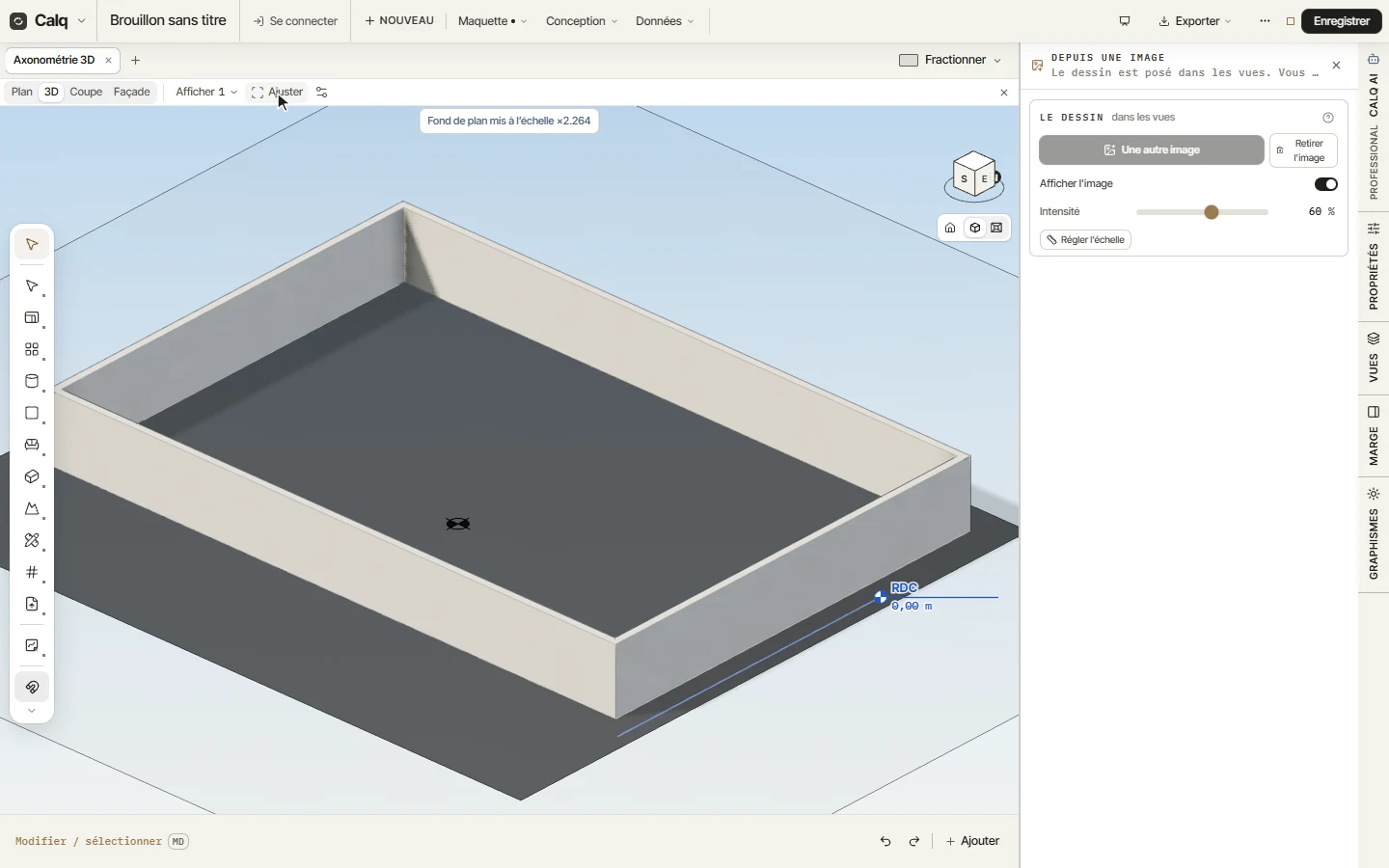

Cliquez sur 3D dans la barre de la vue, puis Ajuster : les quatre murs se dressent sur le niveau, épais de 300 mm. Une fois le dessin décalqué, baissez son Intensité ou désactivez Afficher l’image dans le panneau.
Avec Calq AI (Professional), Depuis une image, dans le même jeu d’outils, lit les murs, les baies et les pièces sur l’image même, et ne construit rien avant que vous appuyiez sur Créer.
