Sortir la maquette
Le menu Exporter : l’IFC en trois schémas pour la coordination, le gbXML pour l’énergie, le DXF pour la DAO, et les fichiers qui les accompagnent.
Vous allez ouvrir le menu Exporter sur la maison exemple de Calq et voir quel fichier attend chaque partenaire du projet : les schémas IFC, la maquette énergétique, les plans DAO, et les fichiers de remise et de suivi des observations.
Chaque fichier est écrit depuis la seule maquette selon un standard ouvert : l’IFC (ISO 16739-1) de buildingSMART, ses éléments classés selon Uniclass 2015, chaque fichier nommé par son identifiant de conteneur ISO 19650.
01Choisir le schéma IFC

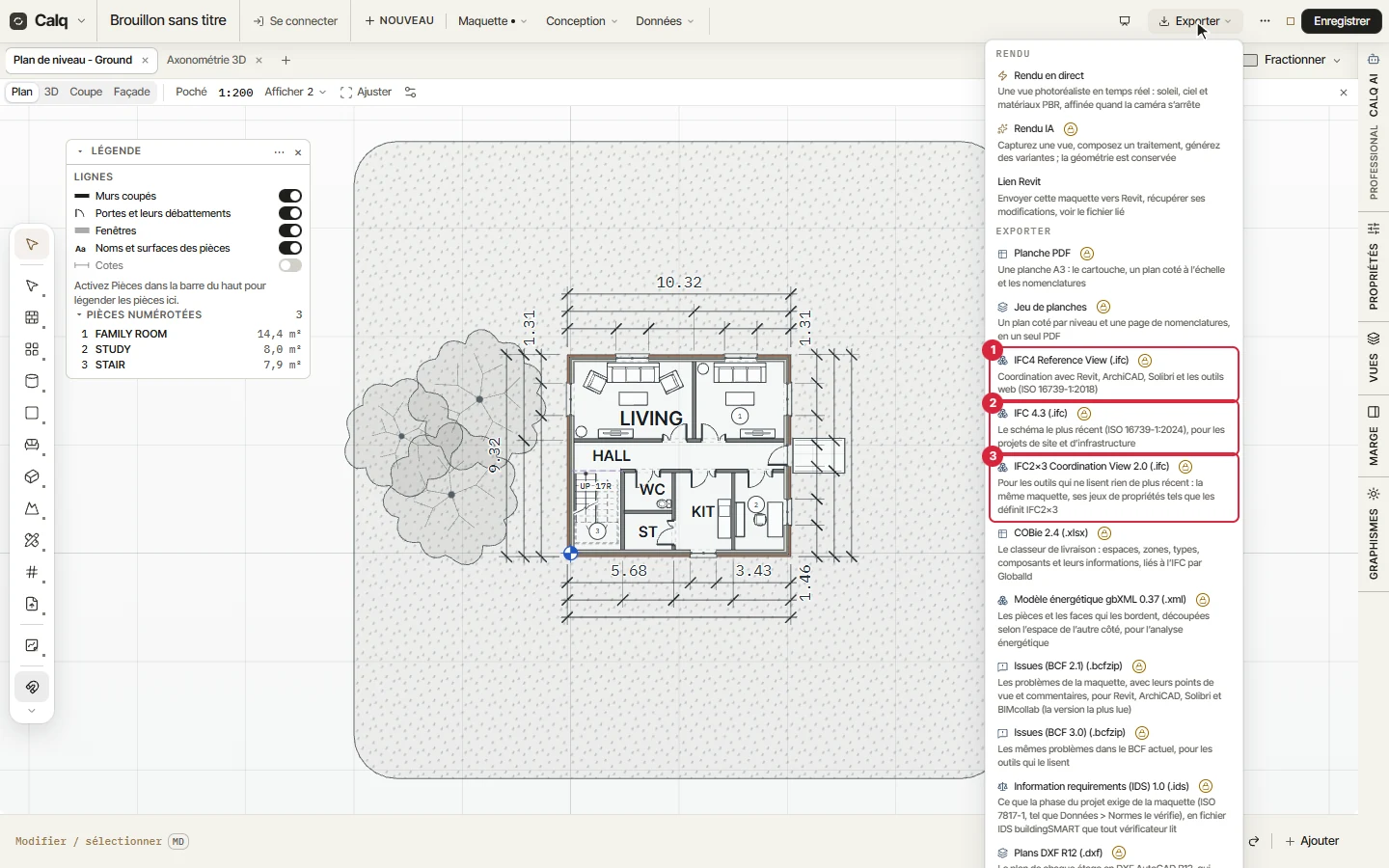

Ouvrez Exporter à droite de la barre de titre. Le menu liste chaque fichier que Calq écrit depuis la maquette, dans votre navigateur. Trois sont des IFC, le format ouvert que lit tout outil BIM :
- IFC4 Reference View, celui à choisir sauf demande contraire d’un partenaire : la coordination avec Revit, ArchiCAD, Solibri et les visionneuses web.
- IFC 4.3, le schéma le plus récent, pour les projets de site et d’infrastructure.
- IFC2x3 Coordination View 2.0, pour les outils qui ne lisent rien de plus récent.
Les trois sortent du même rédacteur. Chaque mur, dalle, porte, fenêtre et pièce part dans sa classe IFC (IfcWall, IfcSlab, IfcDoor, IfcWindow, IfcSpace), avec les jeux de propriétés et de quantités du standard et son code Uniclass 2015, sous son niveau. Son GlobalId reste le même d’un export à l’autre : l’outil d’un partenaire reconnaît un mur modifié comme le même mur.
02L’énergie et la DAO

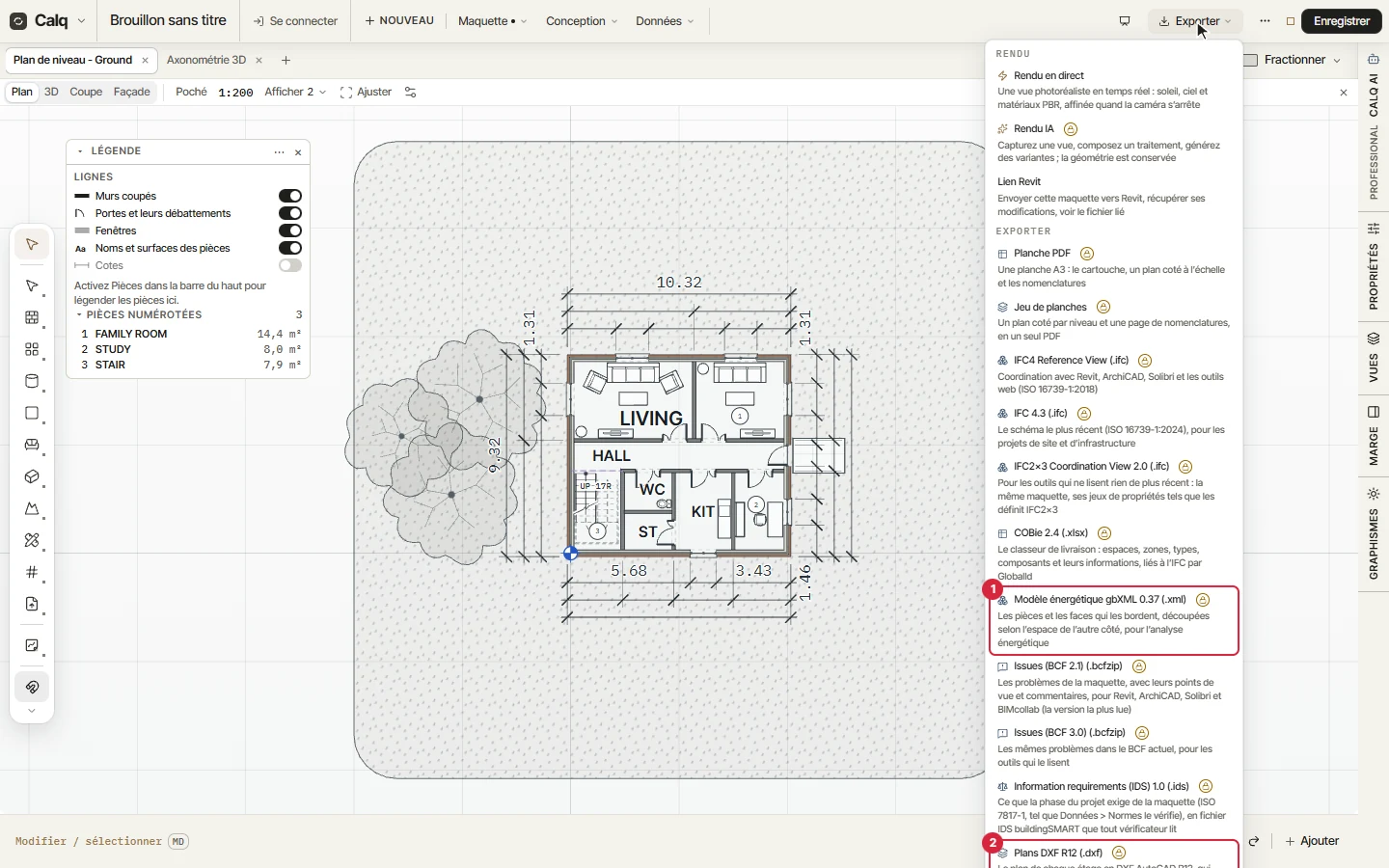

1 Le modèle énergétique gbXML 0.37 : les pièces et les faces qui les bordent, chaque face découpée selon l’espace de l’autre côté, pour un outil de simulation énergétique.
2 Les plans DXF R12 : le plan de chaque niveau en DXF AutoCAD R12, en millimètres depuis le point de base du projet, ses calques nommés selon l’ISO 13567. Calq écrit du DXF, pas du DWG : ouvrez le DXF dans AutoCAD ou tout logiciel de DAO et enregistrez-le en DWG.
03Les fichiers qui accompagnent la maquette

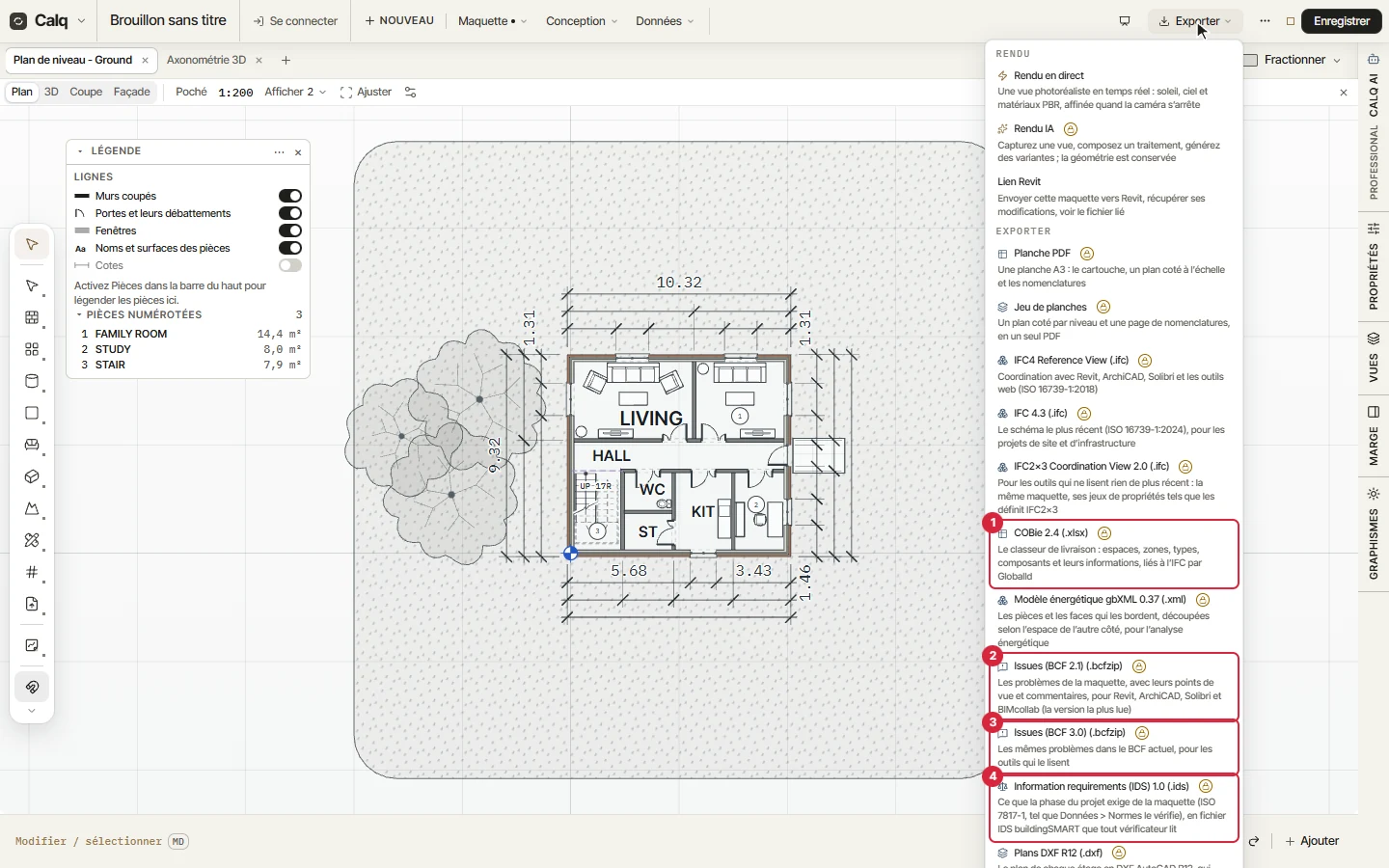

1 COBie 2.4 est le classeur de remise à l’exploitant : espaces, zones, types et composants, liés à l’IFC par leur GlobalId. 2 et 3 sont les observations de la maquette en BCF 2.1, la version que lisent la plupart des outils, et en BCF 3.0. 4 est ce que la phase du projet attend de la maquette, en fichier IDS de buildingSMART que lit tout vérificateur IDS.
Au-dessus des fichiers, Planche PDF et Jeu de planches impriment les planches (partie 9), et Lien Revit ouvre le lien avec Revit, dernière leçon de cette partie.
04Exporter avec un compte gratuit
Cliquez sur un fichier pour l’écrire : il est écrit dans votre navigateur et arrive dans vos téléchargements, nommé par l’identifiant de conteneur ISO 19650 de la maquette (partie 1). Sur la table ouverte, sans compte, Calq vous demande d’abord de vous connecter ou de créer un compte gratuit, comme ici : le dessin est enregistré, puis exporté. Tous les exports sont inclus dans le compte gratuit.
