Les problèmes en BCF
Signaler un problème sur les éléments et la vue qu’il concerne, lui donner un statut et un fil, et échanger les problèmes avec d’autres outils en BCF.
Sur la maison d’exemple, vous signalerez un problème sur un élément depuis la vue 3D, le remplirez et trouverez par où il sort en BCF.
Le BCF (le BIM Collaboration Format de buildingSMART) transporte les problèmes d’un outil à l’autre. Chaque problème garde sa vue, les éléments qu’il concerne par leur GlobalId IFC, son statut et son fil. Les problèmes sont gardés dans la maquette.
01Un problème depuis la vue
Dans la vue 3D, sélectionnez ce que concerne le problème : ici un élément de l’étage, dessiné en rouge. Ouvrez Problèmes (BCF) dans le menu Données et cliquez sur Problème depuis cette vue : le problème est signalé sur l’élément sélectionné, avec la caméra et une image de la vue.
Cliquez plus tard sur la vue du problème et la 3D y revient, ses éléments sélectionnés.
02Le remplir
Donnez au problème un titre, un statut (Open, In Progress, Resolved ou Closed, les statuts du BCF), une priorité, un type et son destinataire, puis dites ce qui ne va pas et ce qui est demandé dans sa description. Chaque commentaire saisi sous Fil est ajouté avec son auteur et sa date.
Cette vue ajoute une autre vue au problème. La liste au-dessus montre les problèmes ouverts, ou tous.
03Échanger en BCF

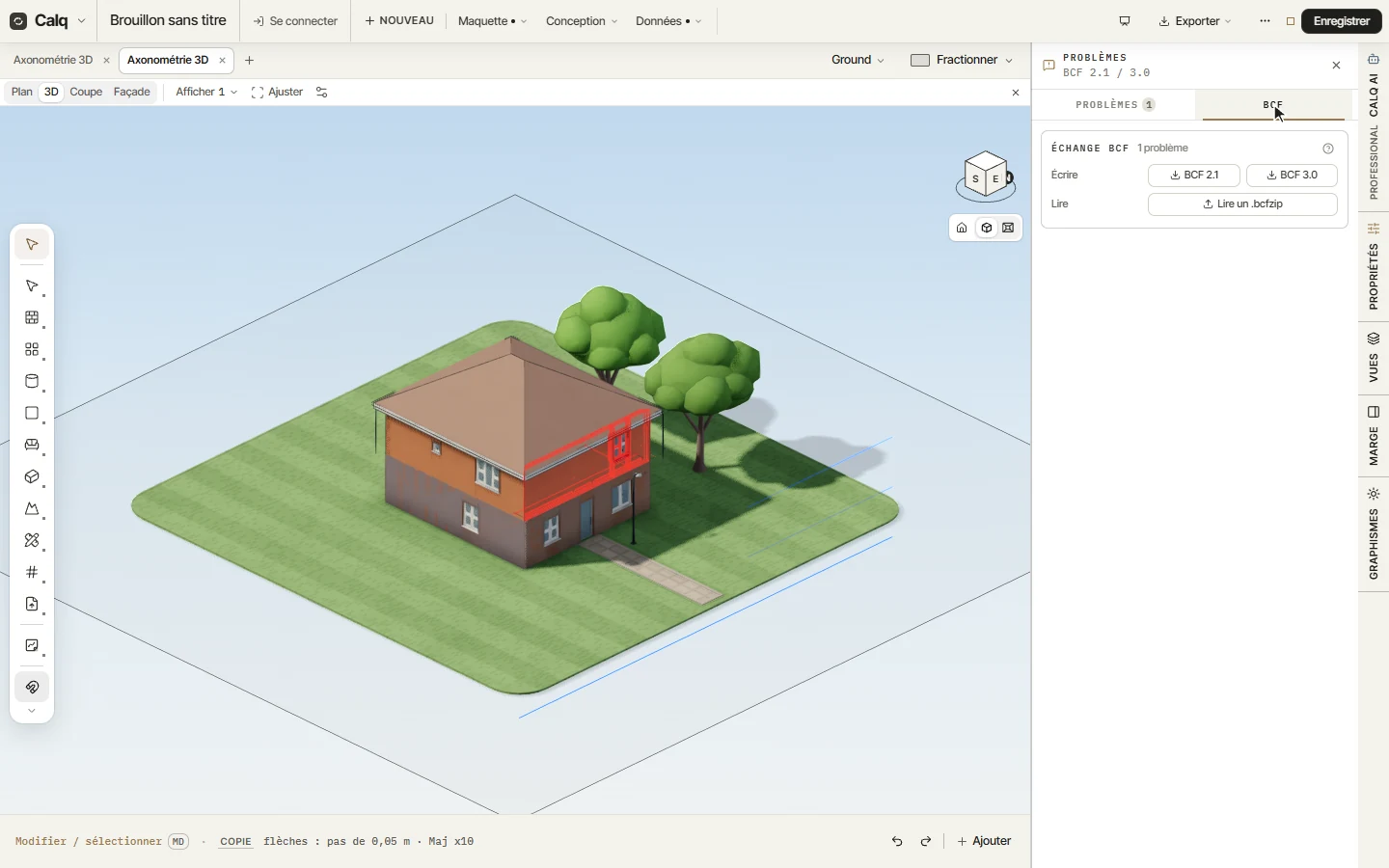

L’onglet BCF écrit tous les problèmes en un fichier BCF 2.1 ou 3.0, à ouvrir dans Revit, ArchiCAD, Solibri ou BIMcollab. Lire un .bcfzip lit les problèmes qu’un autre outil a écrits : ils sont ajoutés, et ceux déjà présents sont mis à jour.
