CalqApprendre Calq : un bâtiment de A à Z / Partie 11 L’échange
Les maillages et le lien Revit
Importer un objet 3D de SketchUp, de Blender ou de tout modeleur dans la bibliothèque comme composant, et voir comment une maquette se lie à Revit.
Vous allez importer une jardinière-banc pour la devanture en OBJ, la placer, puis ouvrir le lien Revit.
Les fichiers de cette leçon : bench.obj
01Importer un maillage
Ouvrez le jeu d’outils Finitions et mobilier et choisissez Bibliothèque, puis son onglet Importer, et choisissez le fichier (proposé plus haut) : glTF ou GLB, OBJ, DAE, FBX, STL ou PLY. Calq le lit dans votre navigateur et montre son plan et sa face, sa taille, ici 1900 mm x 600 mm x 450 mm, les unités qu’il a supposées (vérifiez la taille), sa catégorie et sa classe IFC, IfcFurniture avec son IfcFurnitureType.
Depuis SketchUp : Fichier, Exporter, Modèle 3D, en Collada ou en glTF. Depuis Blender : Fichier, Exporter, glTF.
02Le placer
Appuyez sur Ajouter et placer, puis cliquez sur le plan. Le banc est désormais un composant du projet, listé sous Dans la maquette, et il part dans l’IFC comme mobilier, comme tout autre.
03Le voir en 3D

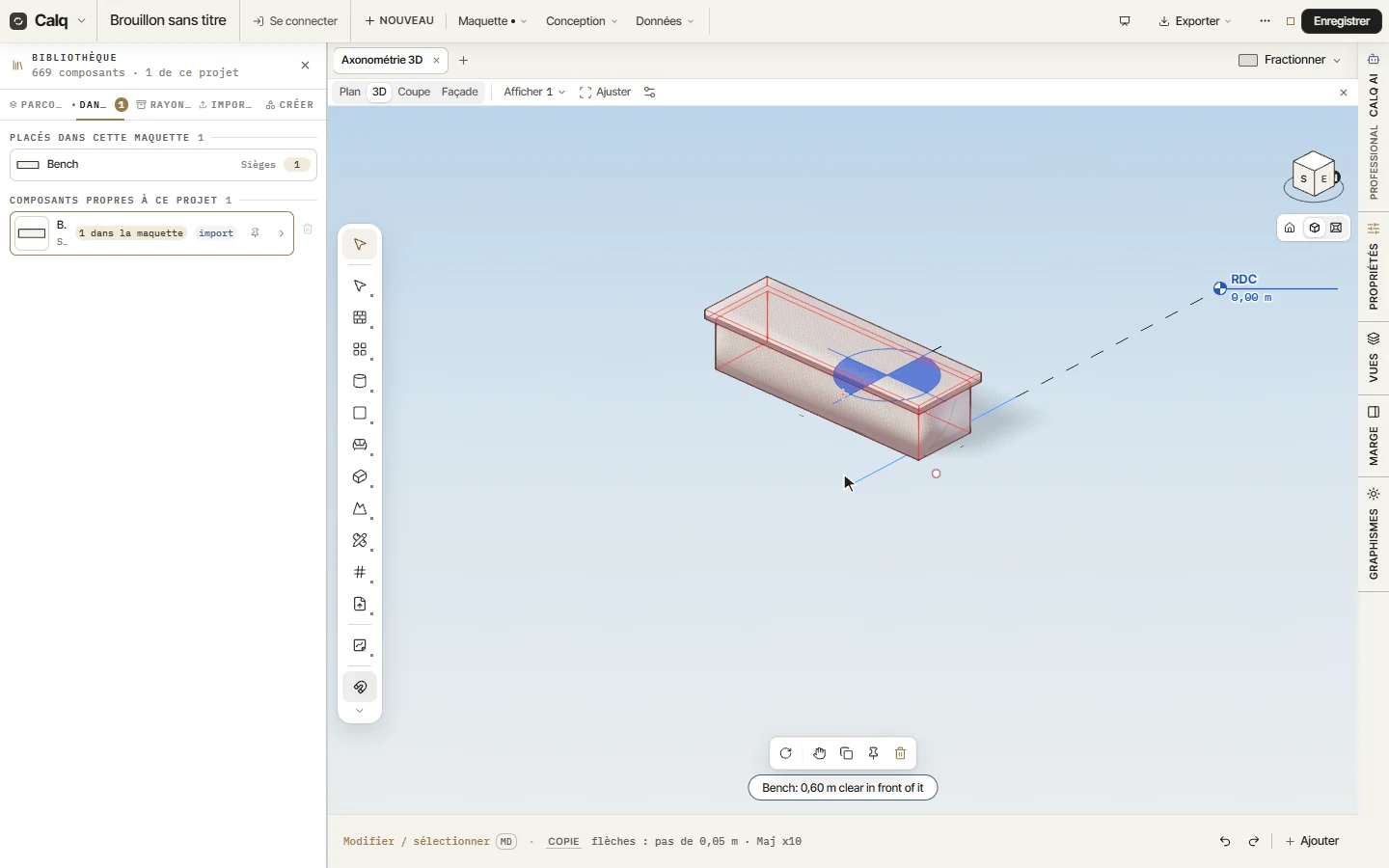

Cliquez sur 3D, puis Ajuster : le maillage se tient sur le niveau tel qu’il a été modélisé.
04Le lien Revit

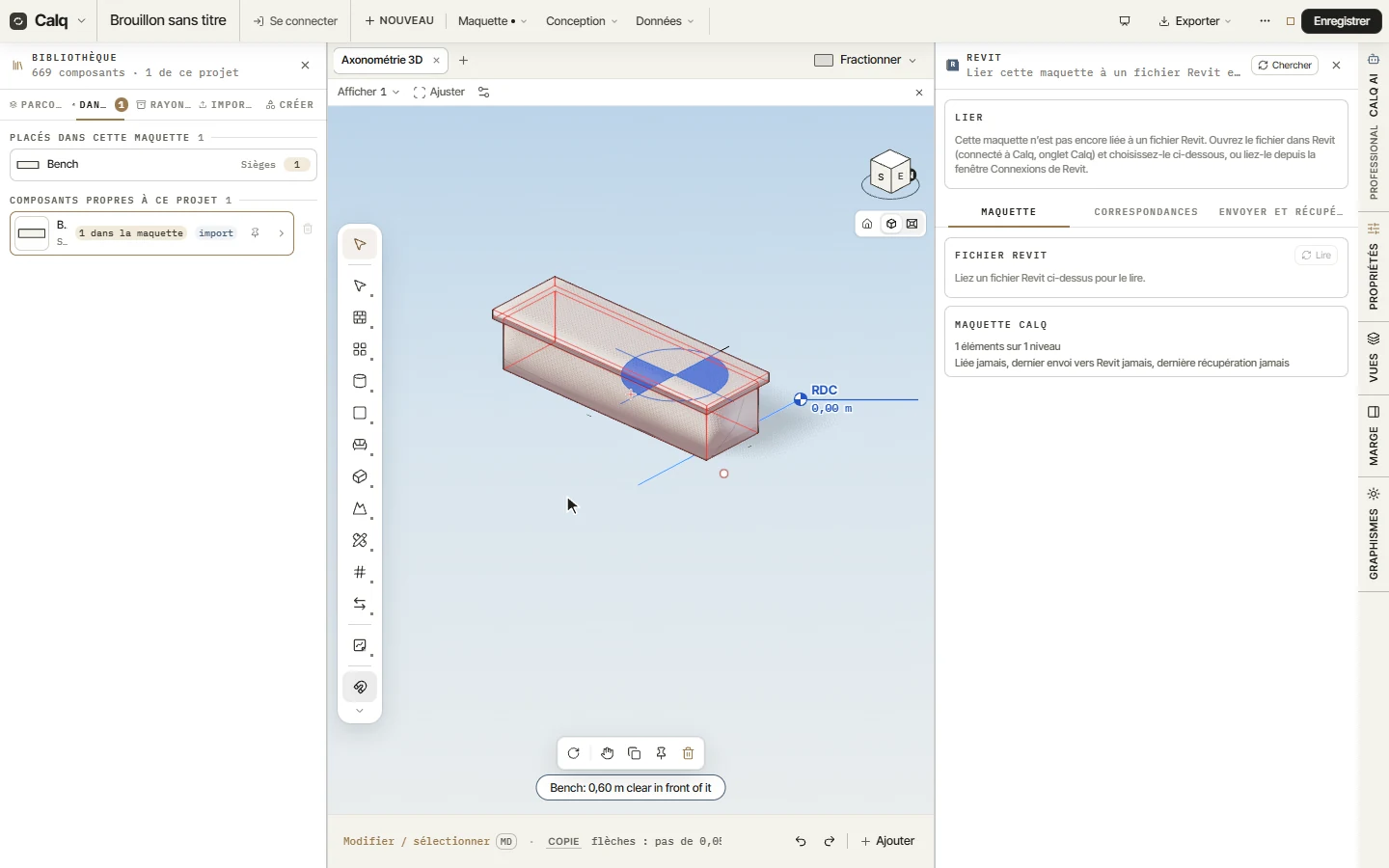

Ouvrez le jeu d’outils Importer et choisissez Revit. Le panneau Revit lie cette maquette à un fichier Revit ouvert dans Calq for Revit, le module, et garde les deux en phase : envoyer dans Revit ce qui a changé ici, récupérer ce qui a changé là-bas, et trancher ce qui a changé des deux côtés.
Le lien demande Calq for Revit, sous Windows, et l’offre Professional. Tous les autres échanges de cette partie passent par les standards ouverts et ne demandent aucun module.
