Coordonnées et nord géographique
Placer le point de base du projet, le point topographique et le nord géographique, pour que la maquette soit à sa vraie place sur la Terre et que son IFC le dise.
Vous allez placer le point de base, le point topographique et le nord géographique sur le plan, et trouver le géoréférencement qui les porte dans l’IFC.
Une maquette IFC porte sa place sur la Terre : ses coordonnées cartographiques, le système dans lequel elles sont données et l’angle avec le nord géographique (IfcMapConversion). Calq les écrit à partir des trois repères de cette leçon.
01Le point de base du projet
Ouvrez le jeu d’outils des niveaux de référence, choisissez Point de base, puis cliquez sur le plan là d’où les coordonnées exportées doivent partir. Le point de base est l’origine propre du projet : le point depuis lequel les coordonnées de la maquette sont mesurées, et celui où l’IFC place la maquette. Le placer ne déplace que le point : la maquette et la carte restent où elles sont.
02Le point topographique
Choisissez Point topo dans les niveaux de référence et cliquez : le point topographique rattache le projet au monde réel, un point connu du site avec ses coordonnées et son altitude dans un système cartographique. Il est placé à E 0, N 0 jusqu’à ce que vous lui donniez ses vraies valeurs (étape 4).
03Le nord géographique
Choisissez Nord géo. dans les niveaux de référence et cliquez sur le plan pour donner sa direction : une flèche marquée TN se dresse sur le point de base. Les plans restent dessinés avec le nord du projet en haut de la planche ; le nord géographique oriente le soleil, la flèche du nord et l’IFC.
04Le géoréférencement

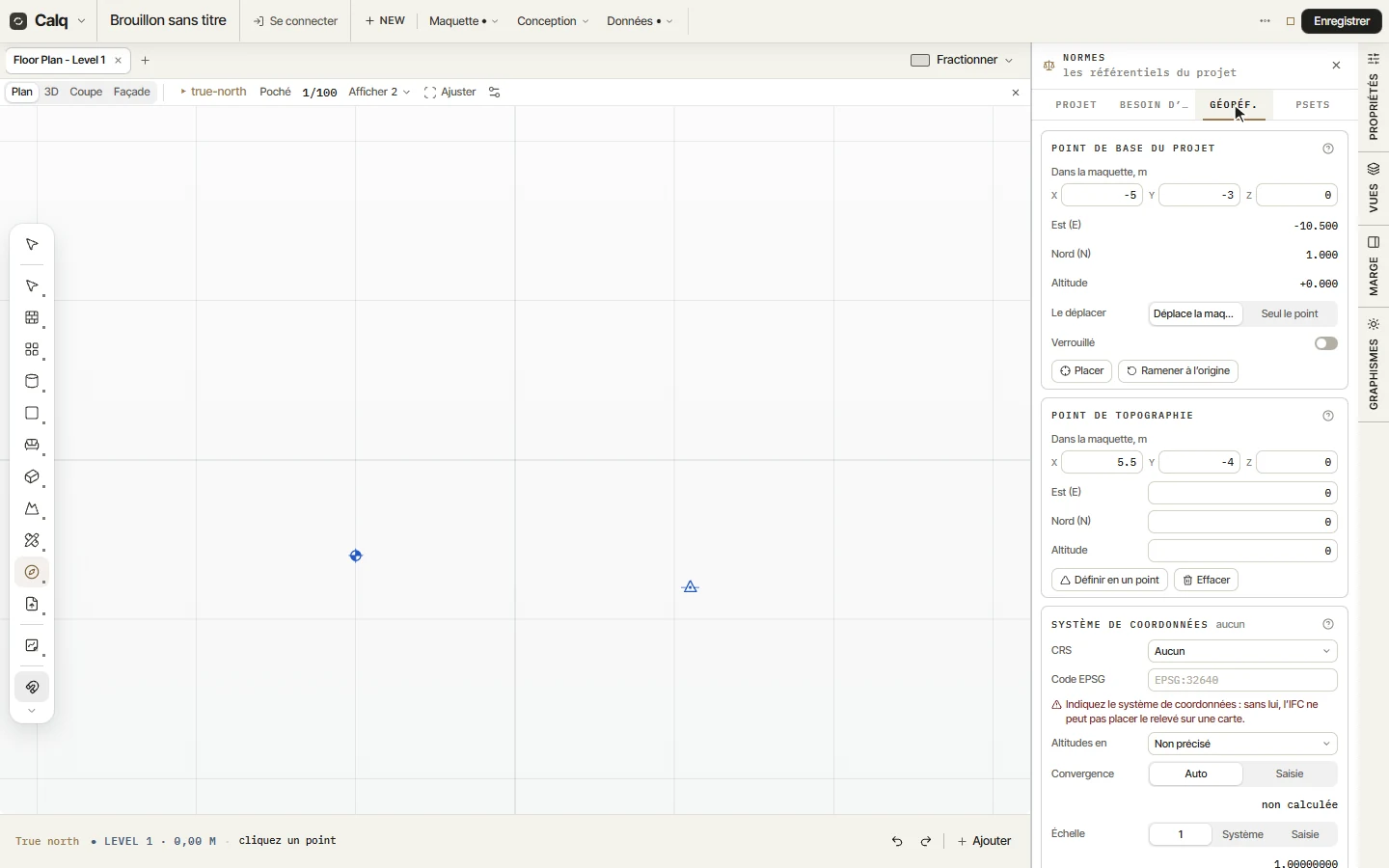

Ouvrez Données, Normes et son onglet Géoréf. Le point de base du projet donne sa place dans la maquette et ses coordonnées et son altitude, si le déplacer déplace la maquette ou seulement le point, une épingle et le retour à l’origine. Le point topographique prend ses vraies coordonnées et son altitude. Le système nomme le système de coordonnées (par son nom ou son code EPSG) : tant qu’il n’est pas nommé, l’IFC ne peut pas placer le relevé sur une carte, et le panneau le dit. La convergence entre le nord du quadrillage et le nord géographique est calculée à partir du système, sauf si vous la tapez.
