Les variantes
Essayer une partie de la maquette autrement, passer d’une variante à l’autre dans toutes les vues, les comparer, et en retenir une.
Vous allez faire deux variantes d’un bloc de logements, modifier la seconde, les comparer sur un même plan et voir comment en retenir une.
01Créer une variante
Choisissez Variantes dans le jeu d’outils Sélection et modification et tracez un cadre autour d’une partie du plan (ou sélectionnez-la d’abord). Ce qui s’y trouve devient la variante A, la principale, et B, une copie, est aussitôt dans la maquette pour que vous la modifiiez. Les cartes à côté de la partie la nomment avec ses variantes ; le reste du bâtiment est commun aux deux.
02Modifier la variante B
B affichée, modifiez-la comme toute partie de la maquette : ici le bloc monte à six niveaux et tourne de 30 degrés avec deux appuis sur le bouton +15°. La variante A n’est pas touchée.

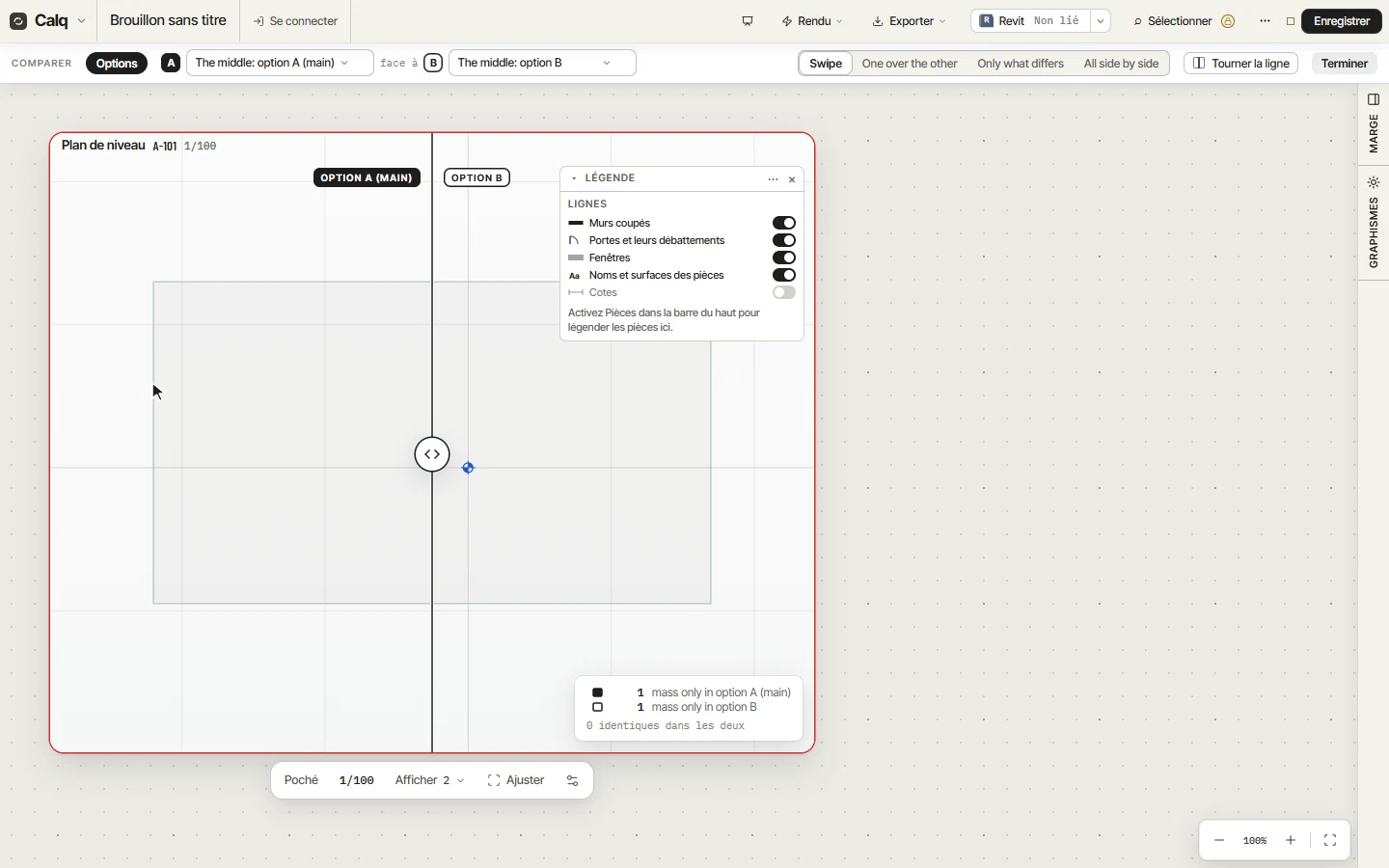

03Basculer et comparer
Cliquez sur une carte pour afficher cette variante : le bâtiment bascule de l’une à l’autre dans toutes les vues, planches et nomenclatures. Comparer réunit les deux sur un même plan, avec une ligne à faire glisser, l’une sur l’autre, seulement ce qui diffère, ou côte à côte, et compte ce qui n’est que dans l’une ou l’autre.
04En retenir une
Une fois le choix fait, une carte rend sa variante principale, une autre la retire, et la dernière retient une variante et clôt les variantes de cette partie. Le bouton du bas ajoute une variante C.
