Les cotes
Laissez Calq coter le plan selon son échelle, voyez ce que dessine chaque échelle, et ajoutez une cote à vous en trois clics.
Sur la maison exemple, vous allez afficher les cotes du plan, les voir suivre l’échelle, et coter le séjour à la main.
Cette partie se fait sur la maison exemple de Calq, une maison de deux niveaux avec ses plans, façades, coupes, nomenclatures et sa vue 3D : le bouton Le faire dans Calq, en bas de la page, l’ouvre.
01Afficher les cotes

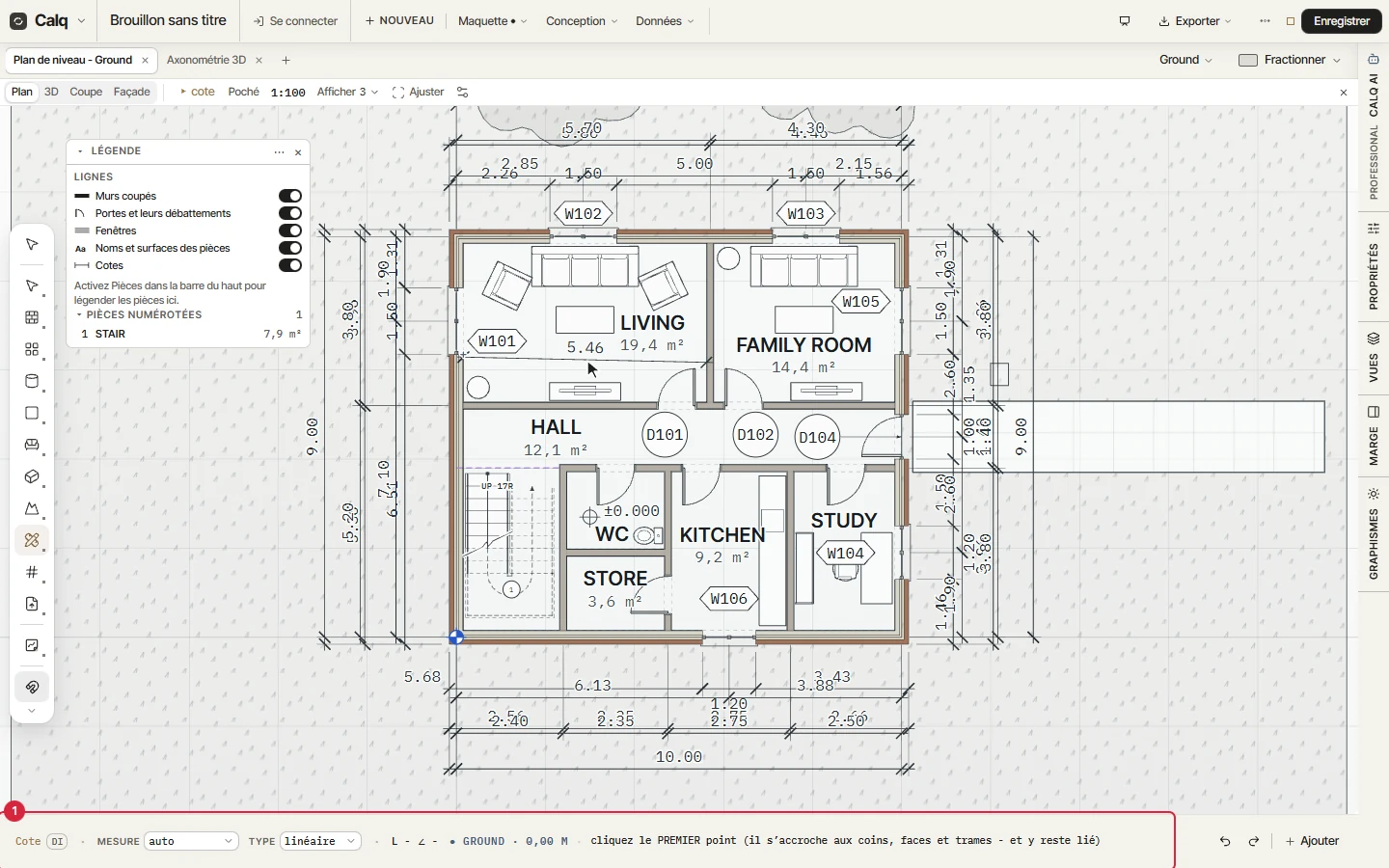

Mettez le plan du RDC au 1:100 avec l’échelle de la barre de la vue, puis appuyez sur Ajuster. Ouvrez Afficher sur la barre et activez Cotes : Calq dessine toutes les chaînes que le plan demande, jusqu’aux portes et aux fenêtres, jusqu’à chaque mur qui donne sur l’extérieur, en travers de chaque pièce, et les longueurs hors tout.
Les chaînes sont liées aux murs : déplacez un mur et elles mesurent à nouveau. La ligne Cotes de la légende s’active avec elles.
02L’échelle décide de ce qui est dessiné
Changez l’échelle sur la barre sans toucher au zoom. Au 1:50 l’écriture est plus fine et le plan en montre davantage ; au 1:200 les chaînes se réduisent à celles qui restent lisibles et les petites pièces sont numérotées dans la légende. Ici le plan passe au 1:50, puis au 1:200, puis revient au 1:100.
L’échelle est celle du dessin, jamais celle du zoom : le zoom montre le papier plus grand ou plus petit, et le menu de l’échelle dit sa taille à l’écran par rapport à sa taille imprimée.
03Coter à la main
Ouvrez le groupe d’outils Annotation et choisissez Cote (DI). Cliquez le premier point puis le second : chacun s’accroche à un angle, une face ou une ligne de trame et y reste lié. Un troisième clic place la chaîne. Ici le séjour est mesuré de nu de mur à nu de mur : 5,46 m.
04La ligne de commande
Tant que Cote est en main, la ligne de commande en bas du plan de travail dit ce que fait le prochain clic et règle ce que mesure la chaîne (auto, alignée, horizontale ou verticale) et son type (linéaire, angulaire ou radiale). Échap ou la flèche de la palette pose l’outil.
Coter plan, dans le même groupe, pose les chaînes du plan comme des cotes à part entière, liées aux murs ; Coter trame, dans le groupe Repères, enchaîne les travées de la trame.
