CalqApprendre Calq : un bâtiment de A à Z / Partie 9 Plans et planches
Étiquettes, notes et légende
Masquez et affichez les étiquettes, écrivez une note, pointez une annotation vers l’escalier, lisez une cote de niveau, et laissez la légende expliquer le plan.
Sur le plan du RDC de la maison exemple, vous allez retirer et remettre les étiquettes, ajouter une note, une annotation et une cote de niveau, et lire la légende.
01Les étiquettes
Chaque porte et chaque fenêtre porte son étiquette (D101, W102), dessinée par le plan à son échelle. Ouvrez Afficher sur la barre de la vue et désactivez Étiquettes : le plan est dessiné sans elles. Réactivez-les.
Étiqueter, dans le groupe Annotation, numérote et étiquette chaque porte et chaque fenêtre qui n’a pas encore d’étiquette.
02Une note
Choisissez Texte (TX), cliquez où la note commence, tapez-la et appuyez sur Entrée. Une note est un texte papier : elle garde sa taille sur la planche imprimée à toute échelle. Une hauteur tapée dans la ligne de commande l’écrit plutôt dans la maquette.
03Une annotation et une cote de niveau
Choisissez Annotation, cliquez sur ce qu’elle désigne (l’escalier), puis où se placent ses mots, tapez-les et appuyez sur Entrée : une note sur une ligne de rappel, dont la pointe reste en place quand on déplace les mots. Choisissez ensuite Cote alti. et cliquez sur un sol : elle lit l’altitude du niveau, en direct.
Toutes les lignes de rappel de Calq, celle d’une annotation, d’une étiquette ou d’une cote, sont dessinées par la même règle : le plan se lit comme un seul dessin.
04La légende

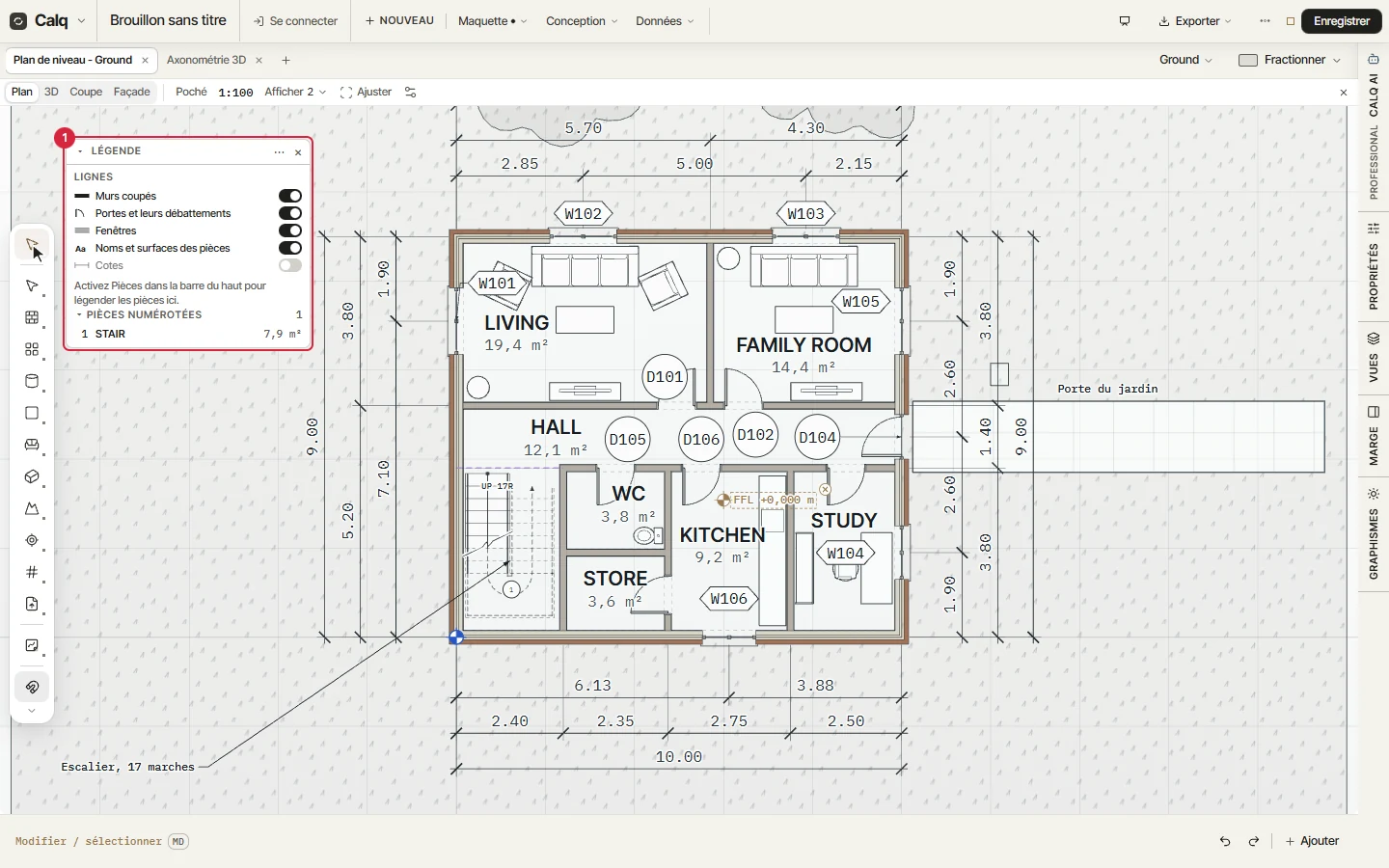

La carte de légende explique le plan : ses traits (murs, portes et leurs battements, fenêtres, noms des pièces, cotes), chacun avec son interrupteur, et les pièces numérotées quand elles sont trop petites pour leur nom. Calez-la dans un coin, repliez-la ou fermez-la ; Légende dans Afficher la fait revenir.
Sur une planche, la légende d’un plan est un cadre à part, posé dans la marge du dessin.
