CalqApprendre Calq : un bâtiment de A à Z / Partie 9 Plans et planches
Vues de dessin et détails
Faites dessiner par Calq chaque détail que demande la maquette, ouvrez-en un, et annotez-le avec les outils propres à la vue de dessin.
Vous allez créer les détails de la maison exemple en un clic, ouvrir le linteau de fenêtre et y dessiner un nuage de révision.
01Créer tous les détails
Appuyez sur + à côté des onglets des vues pour ouvrir le sélecteur de vues, et choisissez Créer tous les détails depuis la maquette, sous Vues de dessin. Calq dessine chaque composition et chaque jonction que demande la maquette : les murs, le plancher et la toiture en coupe, le pied de mur, les rives de plancher et de toiture, les linteaux, appuis, tableaux et seuil, et le nez de marche. Chaque détail laisse son repère numéroté sur le plan.
Un élément sans type est dessiné comme la composition courante la plus proche, et son titre le dit (supposé).
02Ouvrir un détail
Ouvrez A-559 depuis le sélecteur de vues (tapez son numéro) : le linteau de fenêtre dans le mur creux, au 1:5. Chaque couche est nommée sur sa ligne de rappel (brique, laine minérale, bloc, plaque de plâtre), la bavette du vide, les linteaux et le dormant sont dessinés, et les couches sont cotées.
03Dessiner dessus
Une vue de dessin a sa propre barre d’outils : lignes, polylignes, régions, rectangles, cercles et arcs, textes, notes et cotes, références, nuages et composants, et la plume et le type de trait de ce que vous dessinez. Choisissez Nuage et faites glisser sur les linteaux : un nuage de révision les signale.
DXF, sur la même barre, fait entrer un dessin, et SVG écrit la vue.
04Toutes les vues de dessin

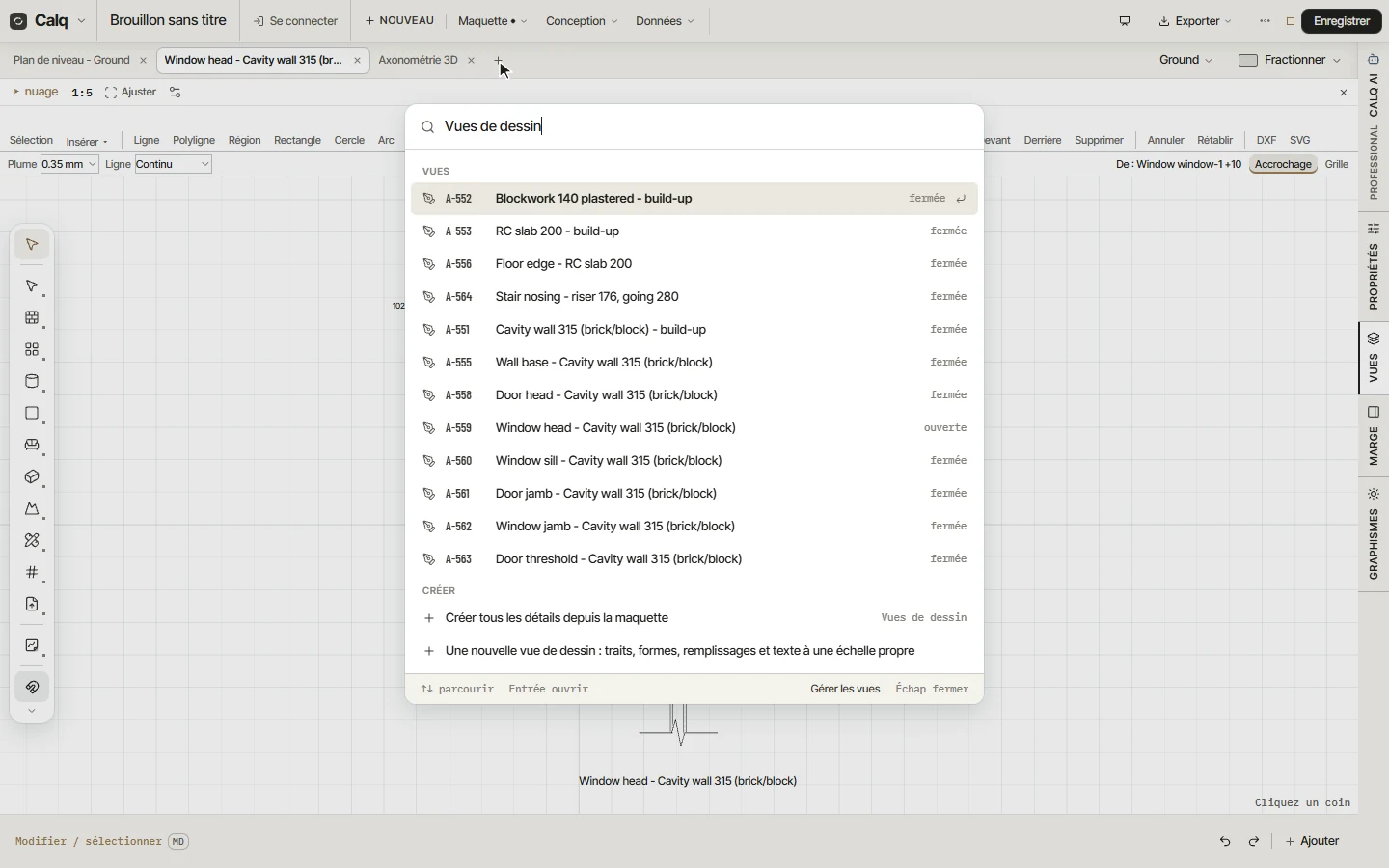

Tapez Vues de dessin dans le sélecteur de vues : les détails créés sont listés sous leur numéro, à côté de Une nouvelle vue de dessin (traits, formes, remplissages et texte à une échelle propre) et de Créer tous les détails depuis la maquette. Posée sur une planche, une vue de dessin est dessinée à sa propre échelle.
