Les nomenclatures, en direct

01Ouvrir une nomenclature

Ouvrez le sélecteur de vues (+ à côté des onglets) et tapez A-726 : la nomenclature des portes s’ouvre comme une vue à part entière. Chaque ligne est une porte de la maquette, lue en direct : son repère, son type, sa largeur et sa hauteur, et son code Uniclass.

Légendes et nomenclatures, dans le sélecteur de vues, liste les autres : murs, planchers, toitures, escaliers, pièces, fenêtres, baies, mobilier, aménagements extérieurs, types et métré des matériaux.

02Changer une cellule

Double-cliquez sur la cellule Type de D101 : sa liste s’ouvre, d’abord les types de la maquette, puis ceux du catalogue. Choisissez un autre type, ici Porte shaker 2 panneaux 826 : la porte change dans la maquette, et chaque plan, façade et planche suit. Ctrl + Z l’annule.

Une valeur tapée ou collée dans une nomenclature va à l’élément ; une cellule qui ne peut pas la prendre dit pourquoi.

03Ajouter un champ

Ouvrez les réglages de la barre et choisissez Concevoir la nomenclature. Son onglet Colonnes liste les champs Dans la nomenclature, à réordonner, masquer ou retirer, et Ajouter un champ : ce que portent les éléments, et ce que Calq mesure (le contrôle de la maquette, le besoin d’information, le coût et le carbone). Ajoutez Niveau : l’étage de chaque porte devient une colonne.

Nouveau paramètre ajoute une colonne à vous, saisie ligne par ligne et gardée sur l’élément ; Champ calculé écrit une formule des autres champs.

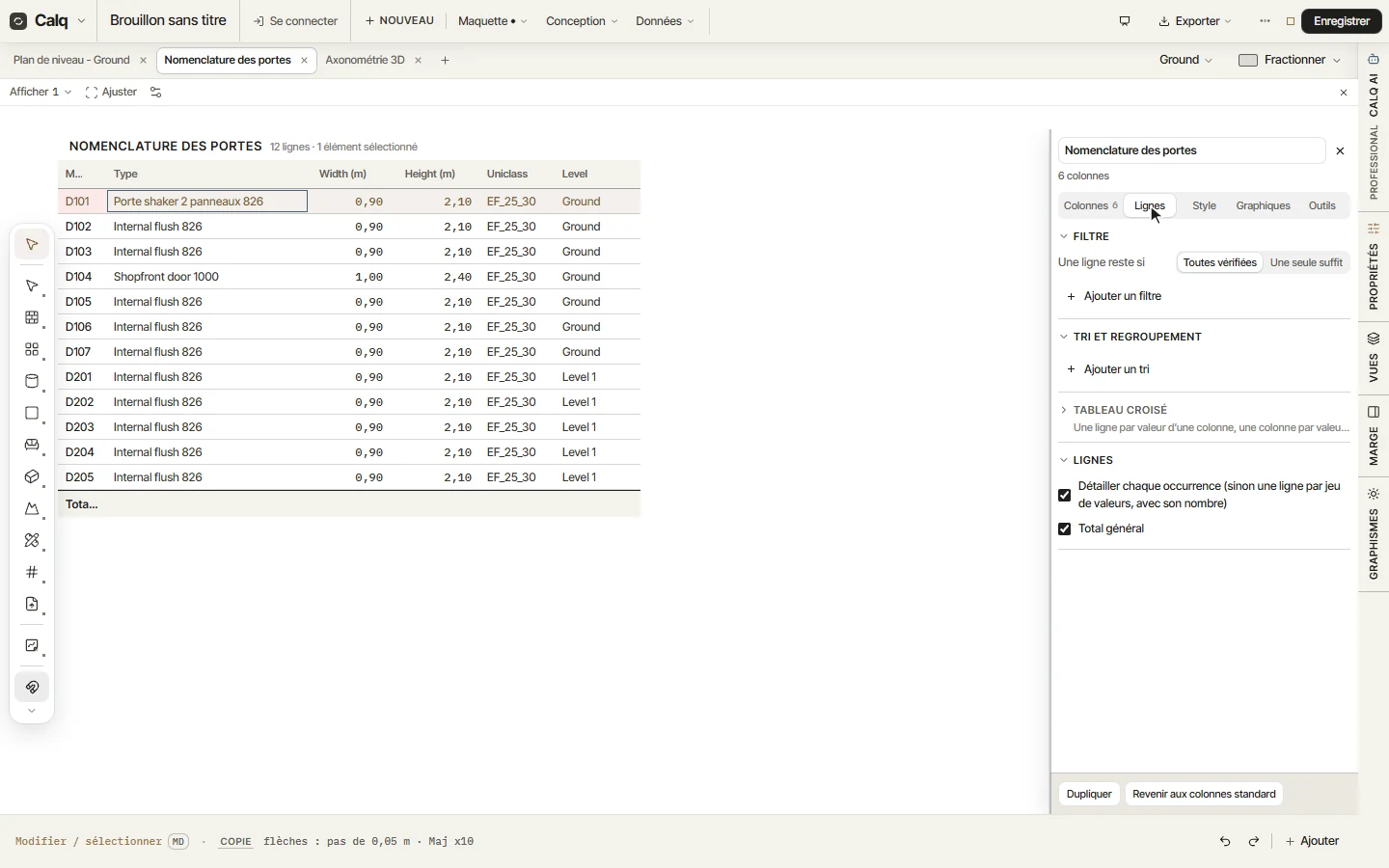

04Lignes, style et graphiques

Les autres onglets du même panneau filtrent, trient et regroupent les lignes (Lignes), règlent le dessin de la nomenclature (Style), en font un graphique (Graphiques), et renumérotent, comparent ou ouvrent des points (Outils). Les réglages de la barre posent aussi la nomenclature sur une planche, l’écrivent en SVG, l’enregistrent en Excel et la relisent.
