CalqApprendre Calq : un bâtiment de A à Z / Partie 9 Plans et planches
La présentation
Mettez la maquette en planches selon un modèle, choisissez le papier et le style, et changez ce que montre un cadre.
Vous allez ouvrir la présentation de la maison exemple, choisir le modèle Jeu de plans, le passer en A2 dans le style Tirage bleu et voir ce qu’un cadre peut montrer.
01Ouvrir Présenter
Appuyez sur Présenter, l’écran à droite de la barre du haut. La maquette est mise en page par le premier modèle, Planche contact : chaque dessin de la maquette, quatre par planche. Personne ne place de vue : chaque cadre demande un dessin (le plan suivant, la façade avant) et la maquette répond, à l’échelle qui tient.
02Choisir un modèle
Les modèles sont à gauche, chacun dessiné depuis cette maquette : Panneau, Diaporama, Jeu de plans, Dossier d’autorisation, Livret et d’autres. Choisissez Jeu de plans : un dessin par planche, à une seule échelle, coté, dans un cartouche. La tête de la page compte les planches et leurs échelles.
03Papier et style
À droite, choisissez le papier (A3, A2, A1, Tabloid, Arch D) et le style de dessin : ici A2, puis Tirage bleu. L’échelle est retrouvée pour le nouveau papier, la plus grande qui tient sauf si vous en fixez une : en A2 les plans passent au 1:50 et les façades au 1:100. Étiquettes et Affichage règlent l’allure des étiquettes et ce que montre chaque dessin.
04Un cadre

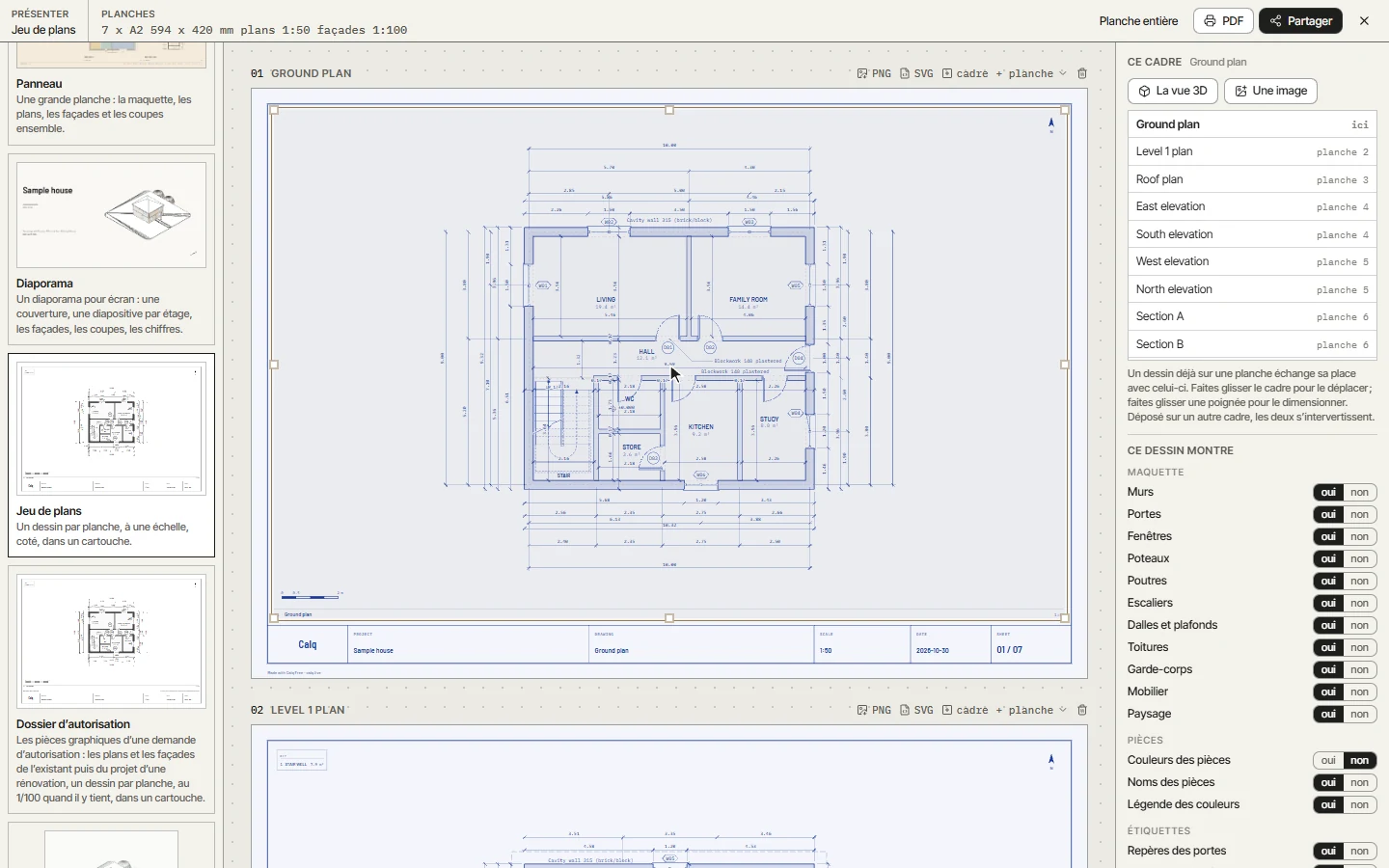

Cliquez sur un dessin : son cadre est en main, à déplacer ou à redimensionner par ses poignées, et la marge liste les dessins de la maquette avec la planche où chacun se trouve : choisissez-en un et les deux échangent leur place. Un cadre peut aussi recevoir une image (la vue 3D telle qu’elle est, un fichier, un rendu), une planche peut être ajoutée, et un cadre retiré. Ce que vous changez à la main est gardé avec la maquette.
