CalqApprendre Calq : un bâtiment de A à Z / Partie 9 Plans et planches
La planche, le cartouche et le jeu
Composez une planche à la main, modifiez son cartouche ISO 7200, et imprimez le jeu de plans en PDF.
Vous allez poser les vues ouvertes sur une nouvelle planche, ouvrir son cartouche dans l’éditeur et imprimer tout le jeu de plans.
L’ISO 7200 fixe les champs d’un cartouche : le propriétaire légal, le numéro d’identification, le titre, la planche, l’indice, la date d’émission, l’échelle, qui l’a établi et approuvé, le type de document et son statut. Le numéro d’identification est le nom ISO 19650 de la planche (Partie 1, Nommer l’information).
01Une planche à la main
Le plan, la vue 3D et la nomenclature des portes ouverts, choisissez Nouvelle planche (cartouche A3 paysage) dans le sélecteur de vues. La planche A-901 s’ouvre et propose où va chaque vue ouverte (le plan à la plus grande échelle qui tient, la nomenclature près du cartouche) ; appuyez sur Prendre les 3 pour les poser.
Toute vue peut aller sur le papier : faites-la glisser de la liste des vues sur la planche. Une vue posée garde sa propre échelle.
02Le cartouche
Ouvrez Propriétés sans rien sélectionner : sous La planche, le cartouche est ISO 7200. Appuyez sur Modifier : l’éditeur dessine le cartouche à sa taille, chaque champ dans sa case. Faites glisser un élément pour le déplacer, son coin pour le dimensionner ; Ajouter pose un champ, un texte, un trait, un cadre, un logo, une zone de tampon ou l’historique des indices.
Un cartouche modifié est gardé avec le projet sous son propre nom, et les cartouches de l’agence peuvent être repris dans chaque maquette.
03Le jeu de plans

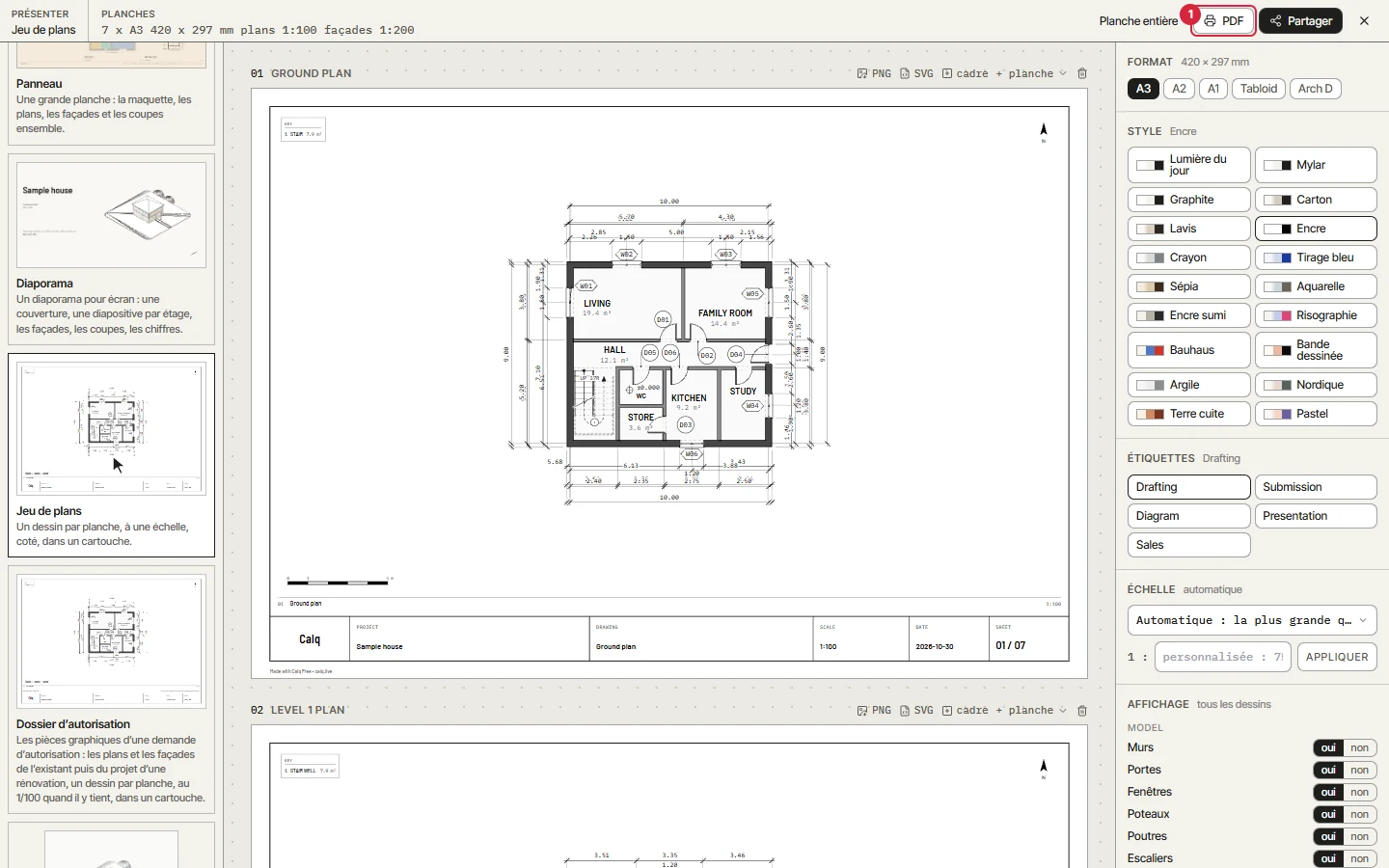

Ouvrez Présenter et choisissez Jeu de plans : chaque plan, façade et coupe de la maison sur une planche à lui, chacun dans le cartouche avec son numéro, son titre, son échelle et la date.
04L’imprimer en PDF
Appuyez sur PDF : la boîte d’impression du navigateur s’ouvre avec chaque planche sur son papier ; choisissez Enregistrer au format PDF. Tout se passe dans votre navigateur, sur un compte gratuit.
Partager, à côté, donne un lien à la présentation une fois la maquette enregistrée dans votre compte.
