CalqApprendre Calq : un bâtiment de A à Z / Partie 7 Modifier la maquette
Masquer, isoler et phases
N’afficher que ce sur quoi on travaille, masquer toute une catégorie d’éléments, et indiquer ce qui existe, ce qui est démoli et ce qui est neuf.
Sur la maison d’exemple de Calq, vous allez isoler l’escalier, masquer toutes les portes, déclarer la maison existante, démolir l’un de ses murs et dessiner le plan en démolition.
01Isoler
Sélectionnez l’escalier sur le plan et appuyez sur Isoler sous Affichage dans le jeu Sélection et modification. Le plan continue de dessiner tout le niveau ; passez la vue en 3D par le bouton 3D de sa barre et l’escalier y est seul, le reste mis de côté mais conservé.
L’isolement dure tant que son élément est sélectionné : appuyez sur Échap pour relâcher l’escalier et toute la maison revient. Masquer (HH) fait l’inverse d’Isoler : il masque la sélection jusqu’à ce que Tout afficher (HR) la fasse revenir.
02Masquer une catégorie
Sélectionnez une porte et appuyez sur Masq. cat. (HC) : toutes les portes disparaissent, quel que soit leur type. Isoler cat. (IC) n’affiche au contraire que la catégorie sélectionnée. Tout afficher (HR) fait revenir tout ce qui a été masqué ou isolé. Rien de cela ne modifie la maquette.
03Phases
Choisissez Phases dans le jeu Pièces et surfaces. Un projet a deux phases, sauf si vous en ajoutez : Existing et New Construction. Tracez un cadre autour de la maison et appuyez sur Existant : ce qu’il contient était là avant les travaux. Sélectionnez ensuite le mur entre la cuisine et le WC et le cellier, et appuyez sur À démolir en New Construction : il est démoli pendant les travaux. Projet en New Construction marque ce que les travaux ajoutent.
Les chiffres à côté de chaque phase comptent les éléments créés dans cette phase et ceux qui y sont démolis. Les phases se renomment, se réordonnent et se complètent dans le même tiroir, et les phases d’un élément se règlent aussi dans ses Propriétés.
04Une vue à une phase donnée

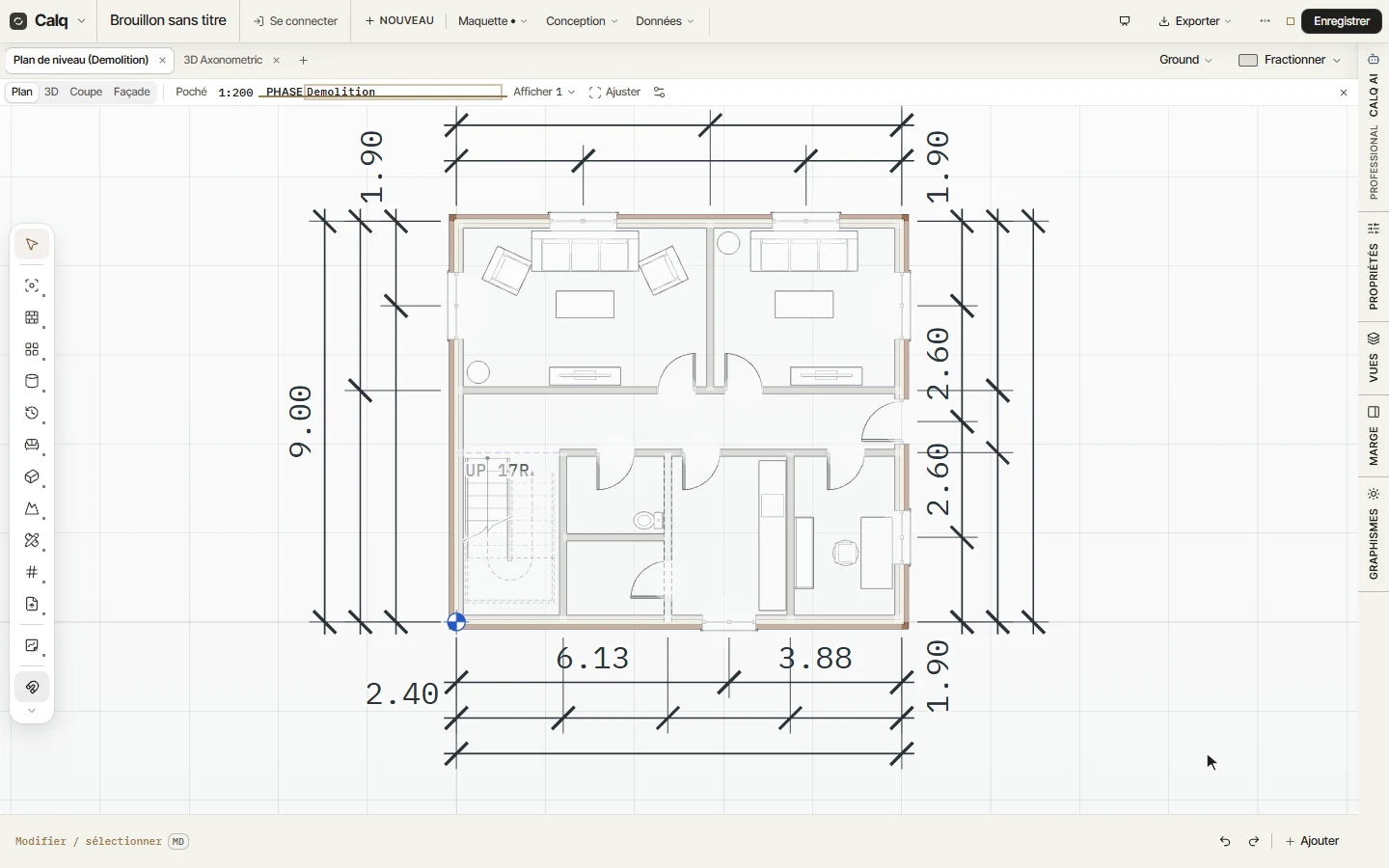

Dès que la maquette porte une rénovation, la barre du plan porte Phase. Choisissez Démolition : le plan dessine ce qui reste et ce qui est démoli, le mur démoli en tirets, et l’onglet nomme la vue Plan de niveau (Démolition). Existant dessine le bâtiment tel qu’il est, Projet tel qu’il sera, Travaux ce que le marché construit et démolit. Chaque vue garde son propre choix ; Plan de travail suit celui du plan de travail.
