CalqApprendre Calq : un bâtiment de A à Z / Partie 8 Les vues
Les styles de dessin et l’échelle
Choisissez comment toutes les vues sont dessinées par un seul style, et donnez à chaque vue son échelle dans l’unique table des échelles.
Vous essaierez quatre styles de dessin sur toute la maquette, ouvrirez la table des échelles et dessinerez le plan au 1:50.
01Un seul style de dessin pour toutes les vues
Cliquez Graphismes sur le rail de droite. Ses styles sont le rendu du dessin dans toutes les vues à la fois : les plans, les façades, les coupes, la 3D et les planches. Professionnel propose Lumière du jour, Mylar, Graphite, Carton, Lavis, Encre, Crayon, Tirage bleu et Sépia ; Artistique en propose d’autres. Ici le plan est dessiné en Tirage bleu, Crayon et Sépia, puis de nouveau en Lumière du jour.
Sous les styles, chaque partie du dessin se règle (contours, arêtes, épaisseurs de trait, surfaces, matériaux, la coupe, les ombres, la planche, l’annotation, les catégories) : un changement est gardé comme votre réglage du style, et Tout rétablir le retire. Aucun style n’a de fond sombre.

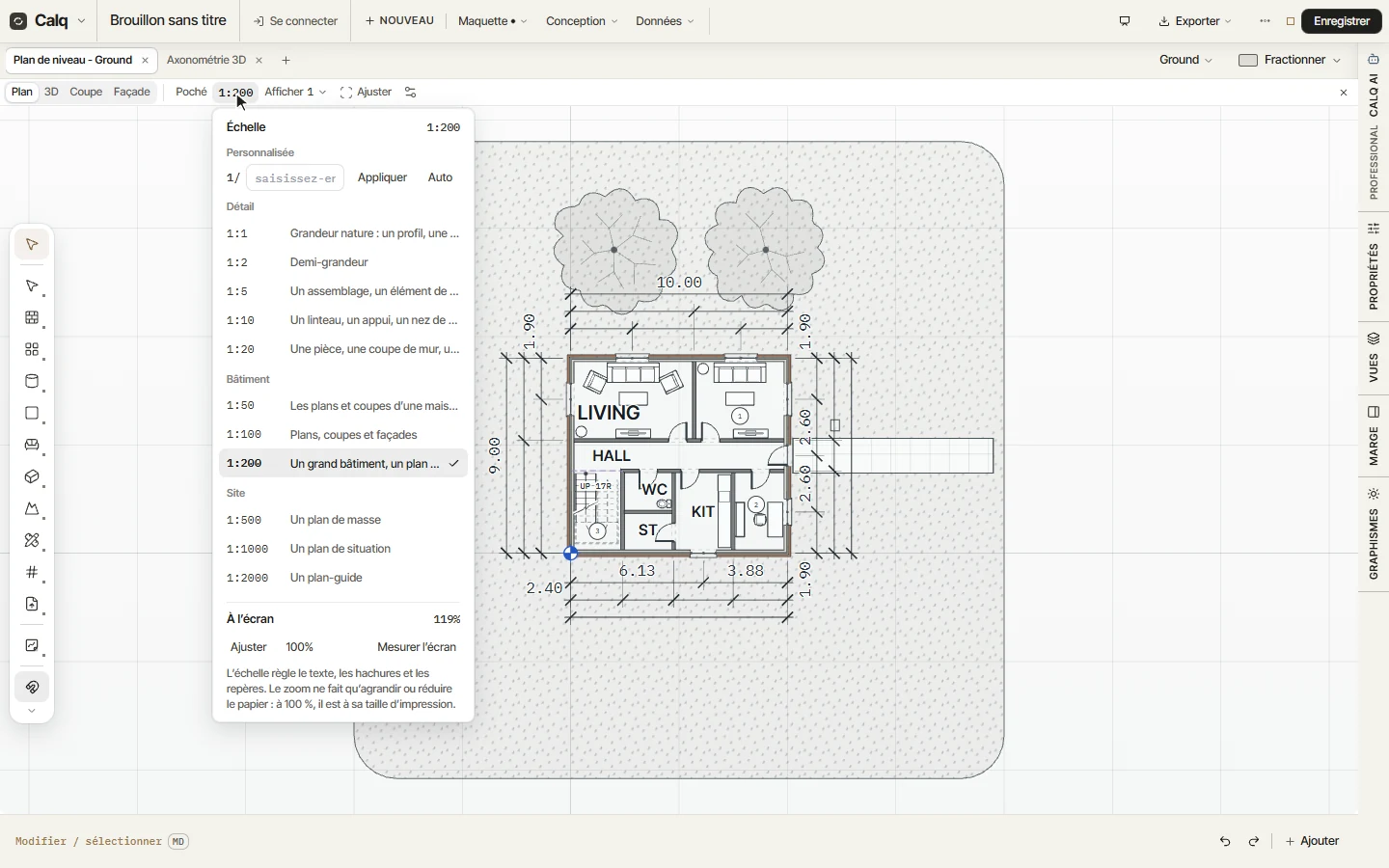

02La table des échelles
Cliquez l’échelle sur le bandeau de la vue (1:200 sur le plan de l’exemple). La table contient chaque échelle à laquelle Calq dessine, avec son usage : du 1:1 pour un profil au 1:20 pour une pièce ou une coupe de mur, le 1:50 et le 1:100 pour les plans et coupes d’un bâtiment, le 1:200 pour un plan général, et du 1:500 au 1:2000 pour un site. Personnalisée accepte tout 1 : n, et Auto laisse la vue choisir.
L’échelle est celle de la vue, jamais celle du zoom. Elle fixe la taille des textes, des hachures et des repères ; le zoom montre seulement la feuille plus grande ou plus petite, et à 100 % le dessin a la taille de l’impression.
03Dessiner le plan au 1:50
Choisissez 1:50. Les textes, les hachures et les repères sont dessinés pour le 1:50 : les repères de portes (D101 à D107) et de fenêtres (W101 à W106) apparaissent, car ils relèvent du 1:100 et plus, de même que les types de murs, qui relèvent du 1:50 et plus.
L’échelle graphique et sa lecture ne restent sur le dessin que pendant le zoom. Dans les réglages de la vue, Échelle graphique - toutes les vues, Toujours les garde affichées : ici la lecture en bas à gauche donne l’échelle et le zoom, pendant que la molette zoome.
