L’enveloppe constructible
Transformer la parcelle et ses règles en le plus grand volume qu’elles permettent au sol, puis lui donner les niveaux que la densité autorise.
Vous allez poser l’enveloppe de la parcelle du projet suivi, la regarder en 3D et caler ses niveaux sur le coefficient de densité de 2.
01Poser l’enveloppe
Avec la parcelle et ses règles dessinées (partie 2), ouvrez le jeu d’outils Volumes et formes et choisissez Enveloppe, sous Générer automatiquement. Calq recule la parcelle sur chaque limite selon ses règles (4 m sur voie, 2 m sur les limites latérales, 6 m en fond de parcelle) et pose ce qui reste comme un seul volume, nommé Zoning envelope, au rez-de-chaussée.
L’enveloppe est le plus que la parcelle peut couvrir, pas encore un bâtiment : c’est un volume comme un autre, à réduire, scinder et modeler dans les leçons suivantes.
02La voir en 3D
Cliquez sur 3D dans le bandeau de la vue, puis sur Ajuster pour cadrer la maquette. Maintenez Maj et faites glisser avec le bouton du milieu pour tourner autour. Les niveaux du volume sont tracés sur ses faces.
03La caler sur la densité
L’enveloppe sélectionnée, choisissez Densité dans le jeu d’outils Volumes et formes, sous Avec la sélection. La ligne de commande demande le coefficient et propose déjà celui de la parcelle (2) : appuyez sur Entrée. Calq donne au volume le plus grand nombre de niveaux dont la surface reste dans le coefficient, ici trois.
Densité mesure le coefficient par rapport à la surface de la parcelle : il faut donc une parcelle dessinée.
04Lire le volume

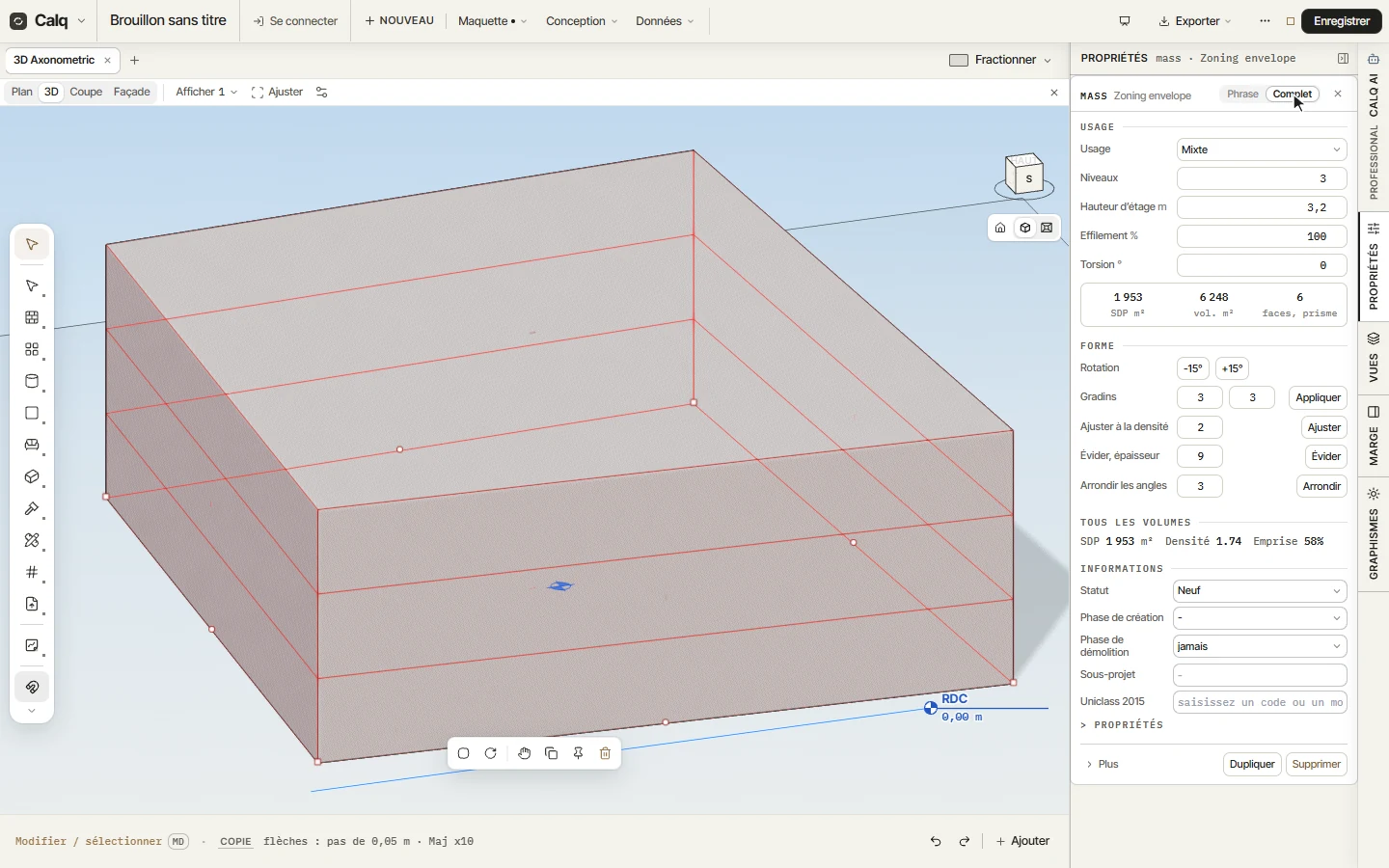

Ouvrez Propriétés dans le rail de droite, en vue complète. Un volume porte son usage, ses niveaux et sa hauteur d’étage, un effilement et une torsion, et donne sa surface de plancher, son volume et ses faces. Sous Tous les volumes, la maquette entière est confrontée à la parcelle : ici 1 953 m² de plancher, une densité de 1,74 et 58 % de la parcelle couverte.
