Niveaux et étages

01Les niveaux d’une maquette neuve

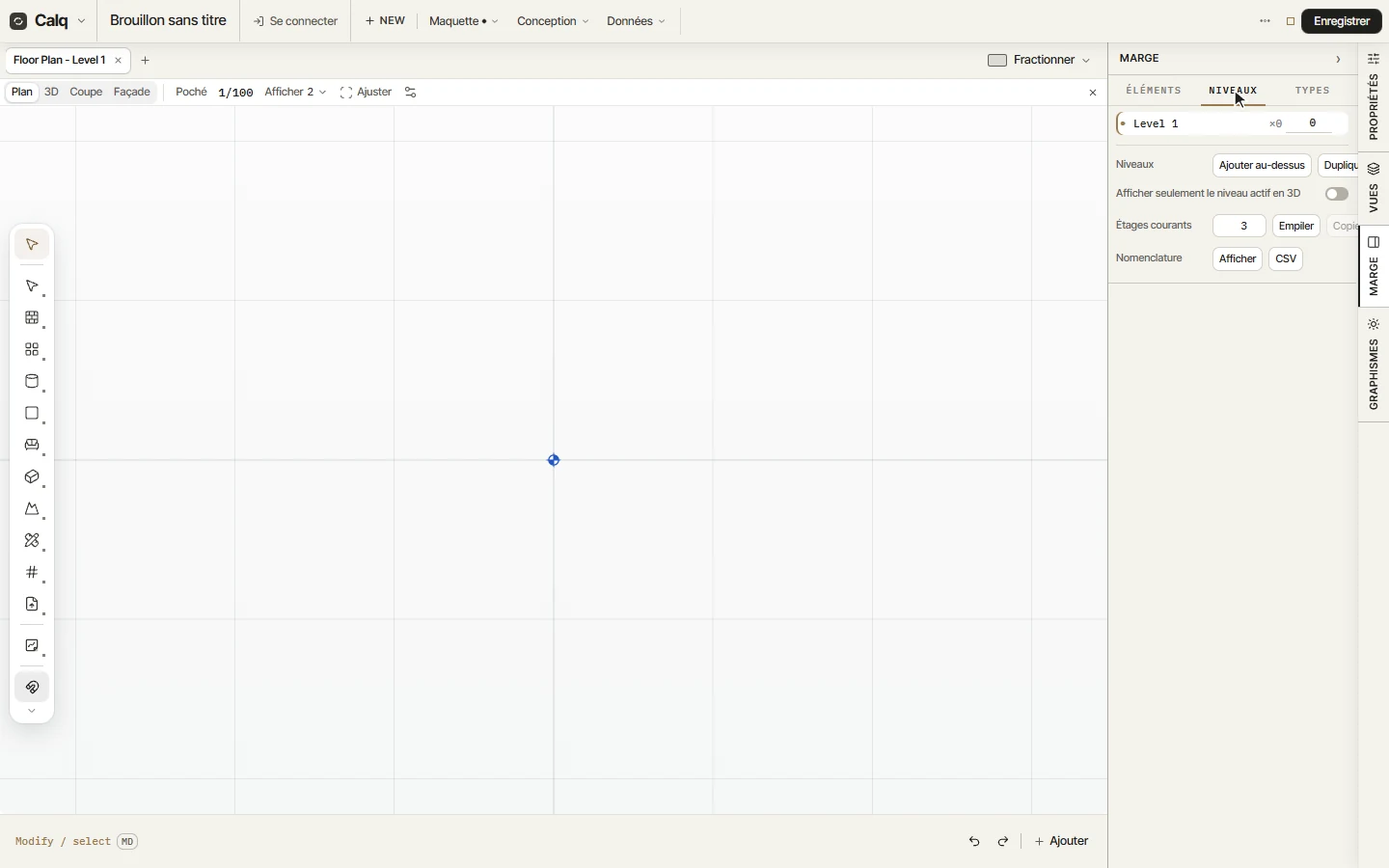

Ouvrez Marge dans le rail de droite et choisissez son onglet Niveaux. Une maquette neuve a un niveau, à 0. Chaque ligne est un étage : le point qui en fait l’étage actif (celui que le plan dessine), son nom, le nombre d’éléments qui y sont, sa hauteur jusqu’au niveau supérieur et son altitude.

Sous les lignes : Ajouter au-dessus, Dupliquer (l’étage actif et ce qu’il porte, 3 m plus haut), afficher seulement l’étage actif en 3D, Étages courants avec Empiler, et la nomenclature par étage.

02Nommer le RDC et ajouter les étages

Cliquez sur le nom du premier niveau, tapez RDC et appuyez sur Entrée. Puis cliquez trois fois sur Ajouter au-dessus : trois étages sont ajoutés, chacun 3,00 m au-dessus du précédent.

03Régler les altitudes

Une altitude déplace son étage et tout ce qu’il porte : travaillez donc depuis le haut. Cliquez sur l’altitude du dernier étage, tapez 10.5 et appuyez sur Tab ; puis 7.5 pour le suivant et 4.5 pour le R+1 (les champs prennent le point décimal). Le RDC fait maintenant 4,50 m d’étage à étage, comme le dit le chiffre à côté, et les logements gardent leurs 3,00 m.

04Les étages dans le bandeau

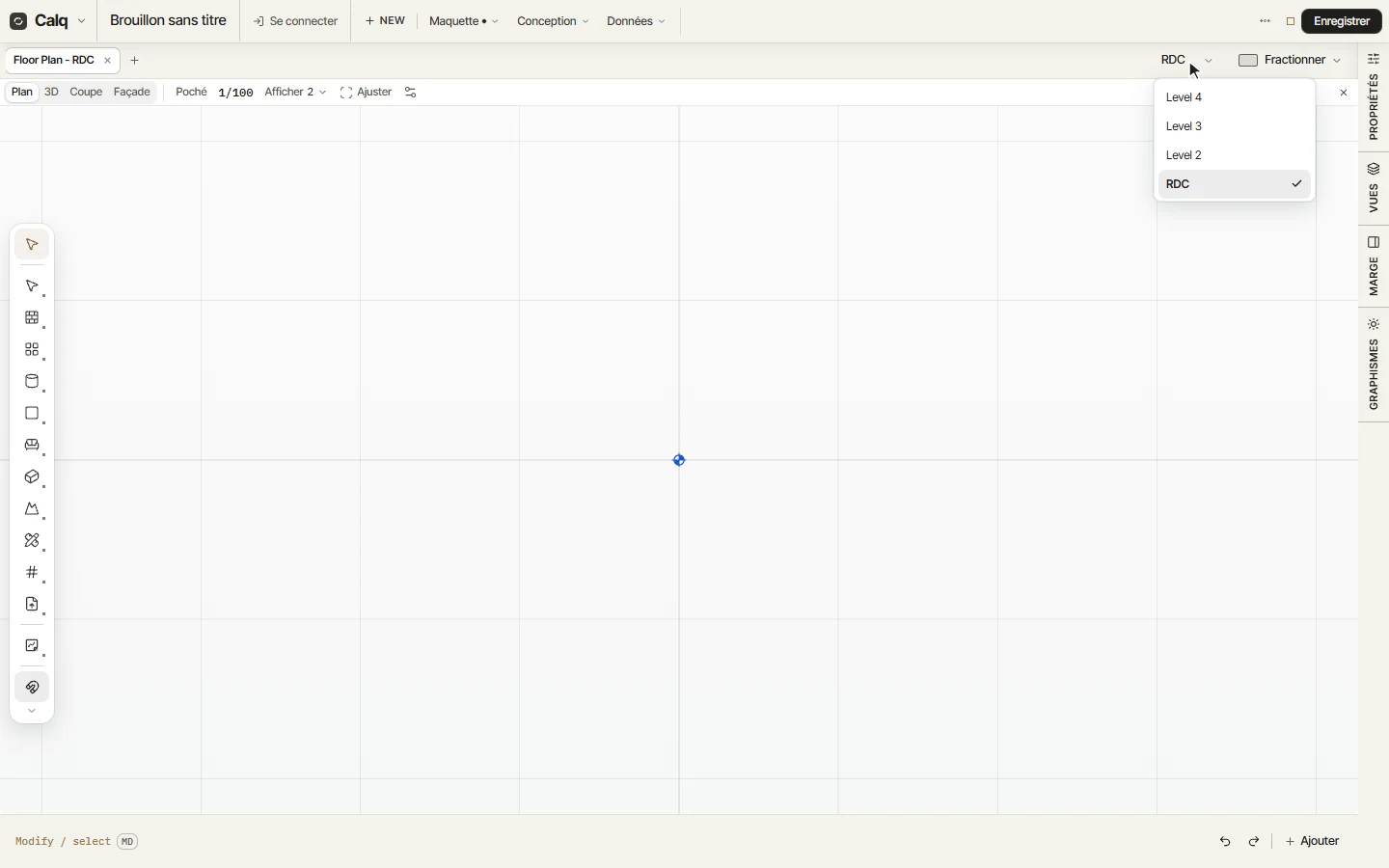

Fermez la Marge. Dès qu’une maquette a plus d’un étage, un sélecteur d’étage se place dans le bandeau, à côté de Fractionner : cliquez dessus et choisissez un étage, le plan dessine cet étage. L’aspect d’une tête de niveau dans les coupes, les façades et la 3D (une cible, un triangle, un trait ou une étiquette), sa place et les étages qu’elle montre se choisissent dans Maquette, niveaux de référence.
