Nommer l’information (ISO 19650)
Donner à la maquette son code de projet, son émetteur et son volume, pour que chaque fichier, planche et export soit nommé selon l’ISO 19650 ; remplir le cartouche et choisir les normes du projet.
Vous allez ouvrir Livraison, écrire les codes qui nomment la maquette selon l’ISO 19650-2, voir comment une maquette est diffusée, régler la classification et la norme de surfaces, et choisir les unités.
L’ISO 19650 est la norme internationale de gestion de l’information sur toute la vie d’un bâtiment. Sa partie 2 (la phase de réalisation) nomme chaque conteneur d’information par ses champs, lui donne un statut (en cours, partagé, publié) et un indice. Calq écrit ces noms pour vous une fois les champs remplis.
01Ouvrir Livraison et écrire les codes
Ouvrez le menu Données du bandeau et choisissez Livraison. Son onglet de nommage a trois parties :
Pour le bâtiment de ce cours, tapez ELM pour le projet, CLQ pour l’émetteur et B1 (bâtiment 1) pour le découpage fonctionnel, avec Entrée après chacun. Le nom de la maquette suit votre frappe : projet, émetteur, volume, niveau (ZZ quand elle en couvre plusieurs), type (M3 pour une maquette 3D), rôle (A pour l’architecte) et numéro.
- La langue du projet : celle dans laquelle les plans et les exports de la maquette sont écrits. Elle appartient à la maquette, quelle que soit la langue dans laquelle vous travaillez.
- Les conteneurs d’information (ISO 19650-2) : le code du projet, l’émetteur (votre organisation), le découpage fonctionnel (un volume ou un système du projet), la discipline. En dessous, le nom de la maquette, écrit à partir de ces champs.
- Le cartouche (ISO 7200) : le propriétaire légal, l’auteur et qui a approuvé les plans, imprimés dans le cartouche de chaque planche.
02Comment la maquette est diffusée

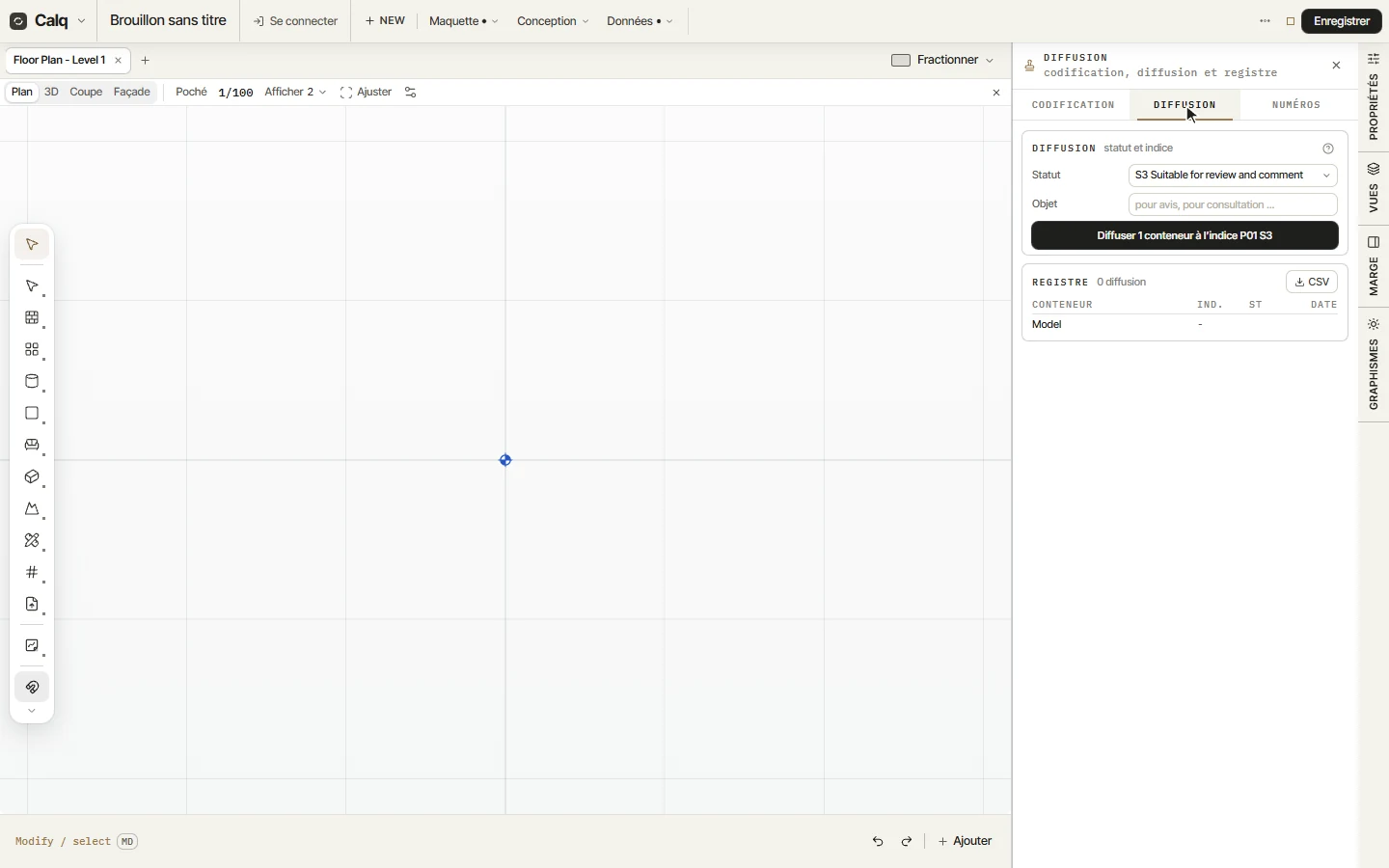

L’onglet Diffusion est l’endroit où la maquette est diffusée. Choisissez son statut (S3, adapté à la revue et aux commentaires, est réglé au départ ; S0 est en cours, S1 à S4 partagé pour un usage, A publié), écrivez l’objet de la diffusion, puis cliquez sur le bouton de diffusion : la maquette prend son indice (P01 pour la première diffusion préliminaire, puis P02 et la suite ; C01 une fois contractuel) et la diffusion est écrite dans le registre en dessous, avec son conteneur, son indice, son statut et sa date. Le registre se télécharge en CSV.
03Les normes du projet

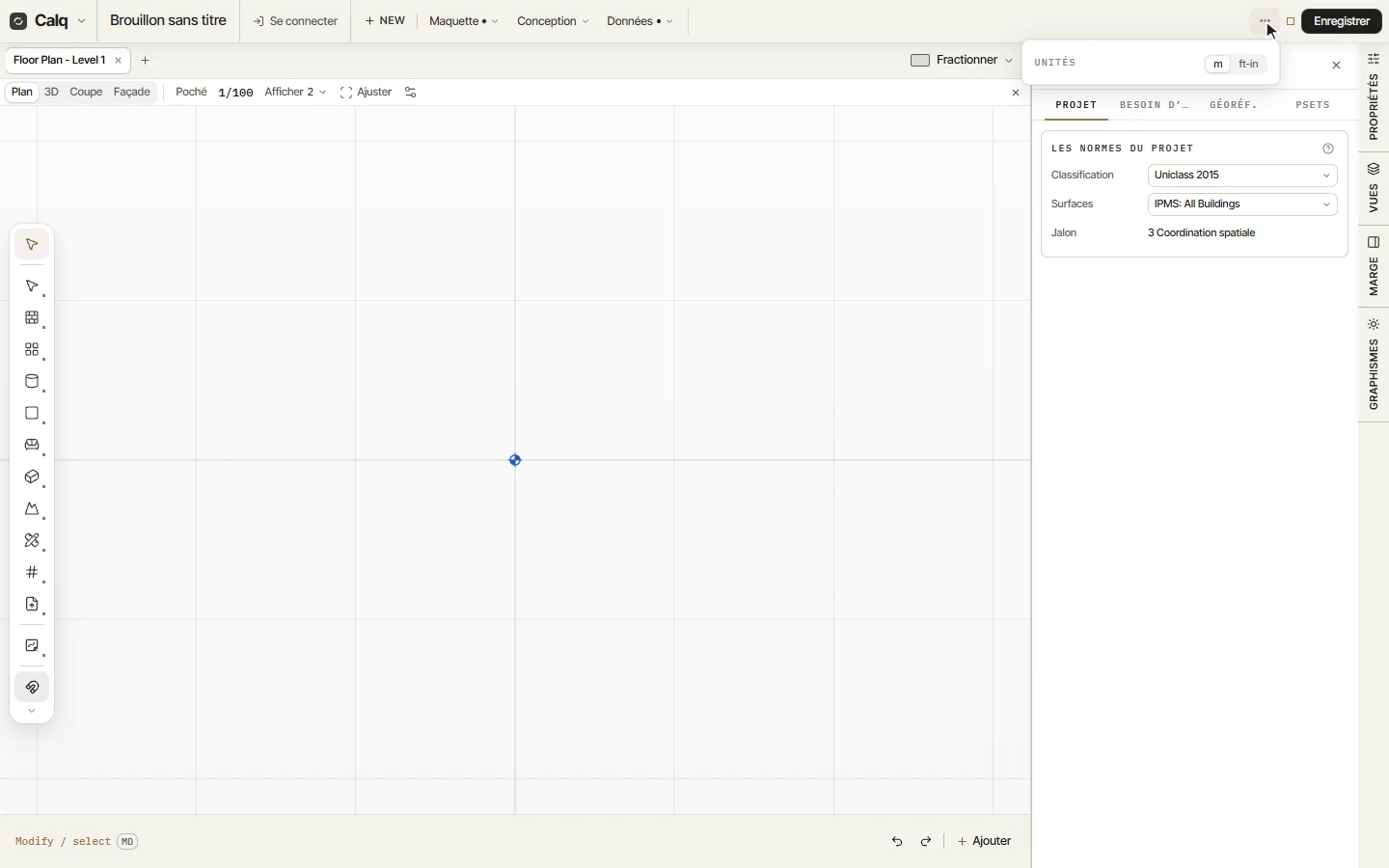

Ouvrez à nouveau le menu Données et choisissez Normes. Son onglet Projet règle ce à quoi le projet est livré : la classification (Uniclass 2015), la façon de mesurer les surfaces (IPMS) et l’étape atteinte par l’information.
Ses autres onglets sont l’information attendue de la maquette, son géoréférencement et les jeux de propriétés que chaque élément porte dans son IFC.
04Les unités
Les trois points du bandeau, à côté d’Enregistrer, contiennent les unités : mètres ou pieds et pouces. Tout ce que la maquette affiche et écrit les suit ; la maquette elle-même est tenue en mètres.
