La parcelle

01Dessiner la limite

Ouvrez le jeu d’outils Site de la palette et choisissez Limite, sous Parcelle. Cliquez les angles de la parcelle sur le plan l’un après l’autre, puis appuyez sur Entrée pour la fermer. La parcelle est tracée en trait mixte, comme une limite de propriété sur un dessin, sa surface écrite à l’intérieur.

Si la parcelle dépasse la vue, faites d’abord un zoom arrière à la molette. Un angle se déplace ensuite par sa poignée, comme tout point de la maquette.

02Le panneau Site

Ouvrez Topographie, au pied du jeu d’outils Site, et son onglet Site. La carte Parcelle indique que la parcelle est définie, avec ses angles et sa surface, et permet de la redessiner ou de l’effacer. Reculs et nord donne un recul unique pour toutes les limites et le nord géographique, le même angle qu’à la partie 1.

03Les limites

Sous Limites, Calq numérote les limites de la parcelle L1, L2 et ainsi de suite, dans l’ordre où vous les avez cliquées, chacune avec sa longueur. Donnez à chacune son rôle : voie, latérale ou fond. La limite sur voie est marquée comme l’accès (Acc), et une limite peut être marquée comme bruyante (Brt) : une rue passante, une voie ferrée.

Chaque limite prend son propre recul. Ici la limite sud, L3, est sur voie, avec un recul de 4 m, et la limite nord, L1, est le fond. La surface constructible après reculs s’écrit sous la carte Règles d’urbanisme.

04Le site sur la carte

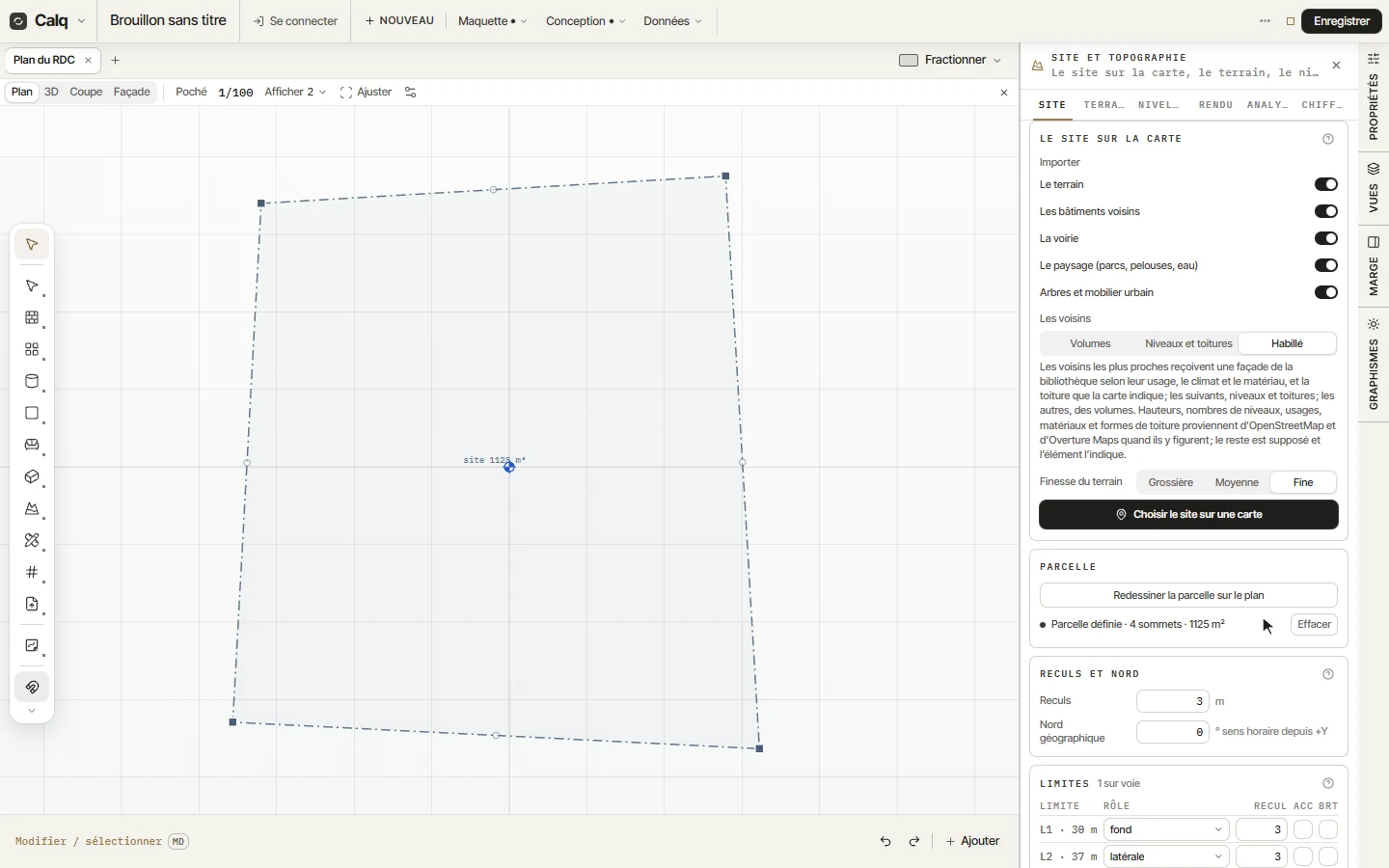

En tête de l’onglet Site, Le site sur la carte importe ce qui entoure une parcelle réelle : le terrain, les bâtiments voisins avec leurs niveaux et leurs toitures, les rues, le paysage, les arbres et le mobilier urbain, d’OpenStreetMap et d’Overture Maps là où ils sont cartographiés. Choisissez ce qu’il faut importer et comment les voisins sont dessinés, puis Choisir le site sur une carte.

La lecture de la carte demande une maquette enregistrée : connectez-vous et enregistrez-la d’abord. Ce que la carte ne donne pas est supposé, et l’élément le dit.
