La 3D et la zone de coupe

01La caméra 3D

Cliquez l’onglet Axonométrie 3D de la maison exemple et ouvrez les réglages de la vue (le dernier bouton du bandeau). Caméra en propose trois : Axono. (une projection parallèle, la 3D habituelle d’un bâtiment), Persp. (une vraie perspective) et Dessus. Ici la vue passe en Persp., puis revient en Axono.

Les mêmes réglages portent le style de dessin de toutes les vues, l’affichage (réaliste, ombré et les rendus au trait) et Modèle encre, qui cerne le bâtiment à la plume.

02Placer une zone de coupe

Ouvrez le jeu d’outils Sélection et modification et choisissez Zone de coupe (son code est BX). Une zone se dresse autour de toute la maquette, et la ligne de commande donne sa largeur, sa profondeur et sa hauteur. Cliquez Niveau : la zone se resserre sur le niveau actif, ouverte en haut, et le rez-de-chaussée apparaît dedans, ses pièces et ses portes coupées en tête de mur.

03Monter et couper

Appuyez sur Page précédente : la zone monte au niveau supérieur, et Page suivante la redescend. Faites ensuite glisser une face de la zone par sa poignée : la coupe la suit et s’arrête sur les faces de la maquette, les niveaux et les lignes de trame. Ici la face est avance, et la largeur sur la ligne de commande passe de 30.80 à 21.57 m.

Tapez une dimension pendant qu’une face est en main pour la fixer ; Maj fait glisser toute la zone ; Alt la déplace sans arrêts.

04Ce que garde la zone

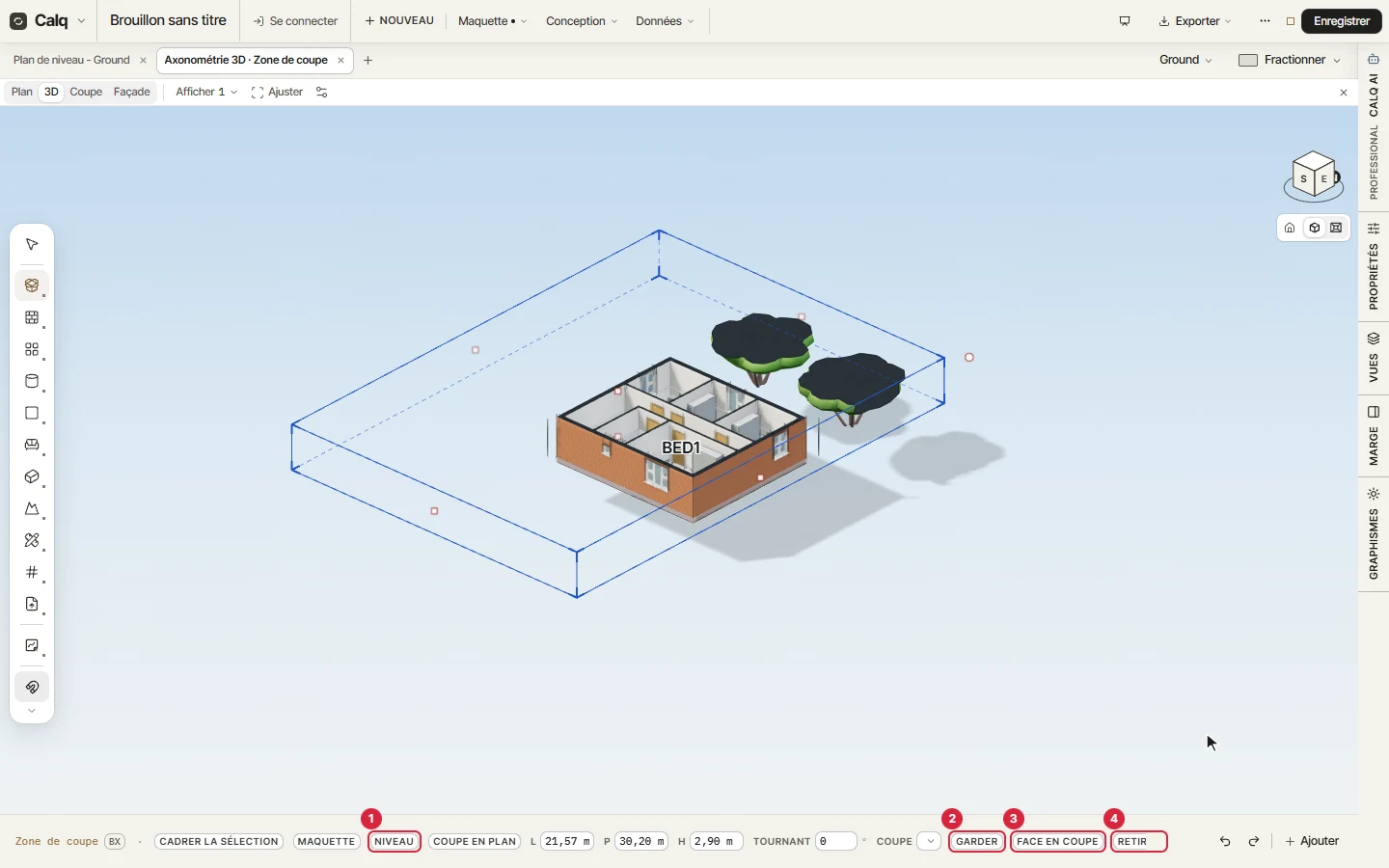

La ligne de commande de la zone porte le reste. Les numéros renvoient à l’image.

1. Niveau resserre la zone sur le niveau actif ; Coupe en plan, à côté, coupe ce niveau à hauteur de plan, un plan en trois dimensions.
2. Garder enregistre la zone sous un nom, pour y revenir plus tard.
3. Face en coupe fait d’une face latérale de la zone une vue en coupe, cadrée sur la zone et aussi profonde qu’elle.
4. Retirer enlève la zone et remontre toute la maquette.
