Vues, onglets et division
Ouvrir n’importe quelle vue depuis le + des onglets, diviser le plan de travail pour voir des vues côte à côte et choisir la vue de chaque panneau.
Sur une maison exemple, vous allez ouvrir la façade sud dans un onglet, diviser le plan de travail pour la voir à côté du plan, afficher la vue 3D dans un panneau et trouver toutes les vues dans le jeu.
Cette leçon se fait sur la maison exemple de Calq, avec ses plans, façades, coupes et sa vue 3D : le bouton Le faire dans Calq, en bas de la page, l’ouvre.
01Ouvrir une vue depuis le +
Chaque vue du plan de travail est un onglet en haut. Cliquez sur le + après le dernier onglet (ou Ctrl + K) : une boîte s’ouvre pour aller à n’importe quelle vue, planche ou niveau, avec toutes les familles de vues et les façons d’en créer une.
Tapez « sud » et appuyez sur Entrée : la façade sud s’ouvre dans un nouvel onglet et prend le plan de travail.
02Diviser le plan de travail
Cliquez sur Fractionner à droite des onglets et choisissez Deux côte à côte. Le plan de travail est partagé en deux panneaux bord à bord : la façade reste dans l’un, le plan vient dans l’autre.
Tirez la ligne entre deux panneaux pour les dimensionner. Le menu propose aussi deux superposées, une et deux, trois côte à côte et quatre ; Une vue ramène le plan de travail à une seule vue.
03Choisir ce que montre un panneau
Cliquez dans un panneau pour y travailler, puis cliquez sur un onglet : sa vue vient dans ce panneau. Ici la vue 3D prend la place du plan. Vous pouvez aussi glisser un onglet sur un panneau pour l’y afficher.
Chaque panneau a son propre bandeau : ses premiers boutons (Plan, 3D, Coupe, Façade) changent la vue du panneau en une autre sorte.
04Trouver n’importe quelle vue depuis le rail de droite

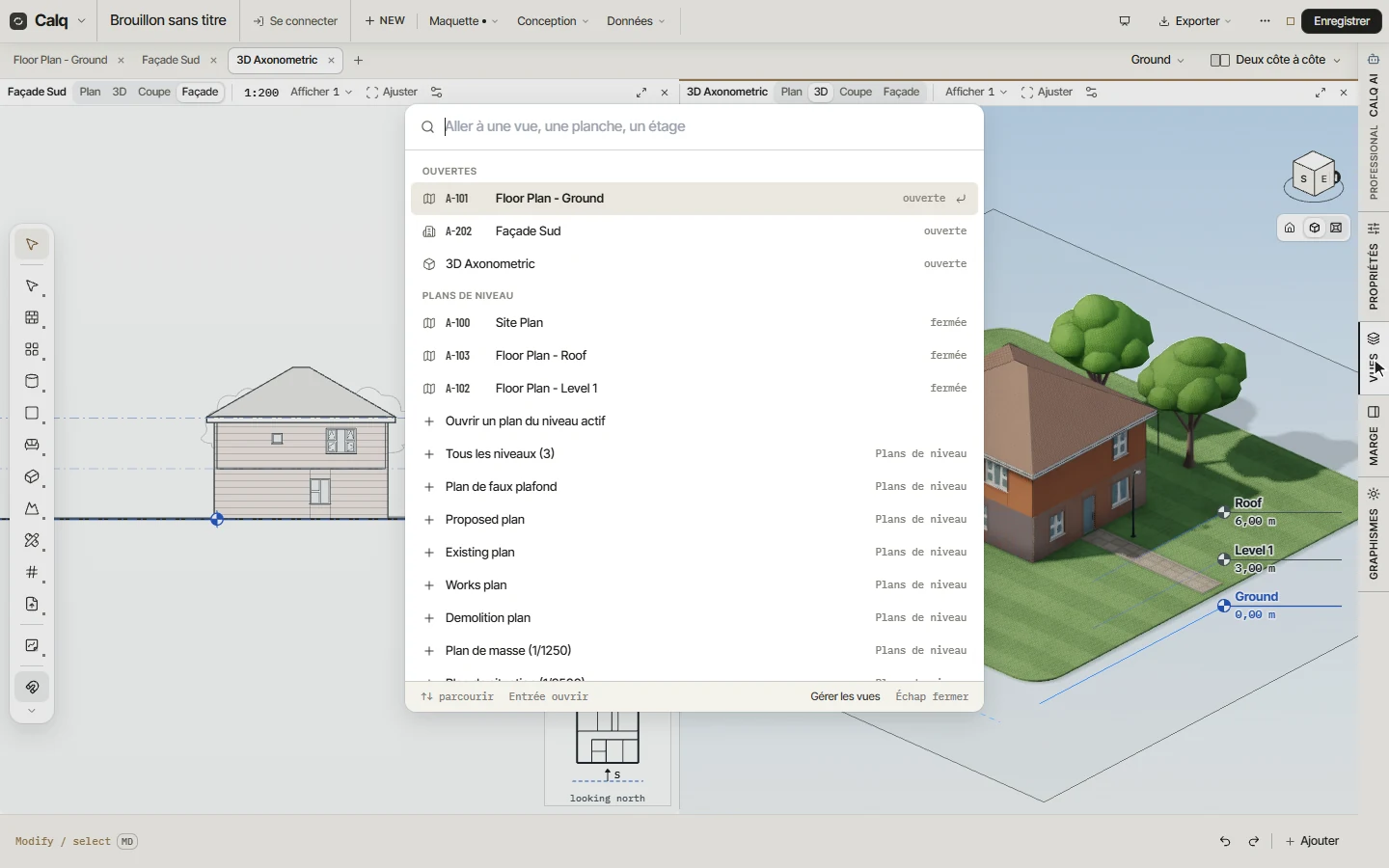

Cliquez sur Vues dans le rail de droite : la même boîte d’accès aux vues que le + s’ouvre. Les vues ouvertes sur le plan de travail viennent d’abord, puis chaque famille (plans de niveau, plans de faux plafond, façades, coupes, vues de dessin, légendes, nomenclatures) avec ses vues, chacune marquée ouverte ou non, et les façons d’en créer une.
Tapez pour la restreindre, déplacez-vous avec les flèches et appuyez sur Entrée pour ouvrir ; la gestion des vues, en bas, ouvre tout le jeu de vues et de planches.
